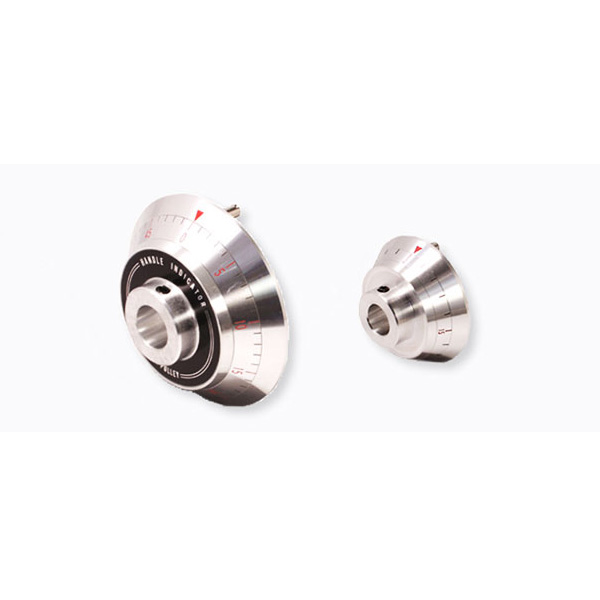

转数指示仪 SD差动型
转动旋转轴时，刻度盘朝相同方向旋转。可自由地选择刻度向顺时针方向增加和向逆时针方向增加的产品。并且，如果选择没有刻度的型号，则可以自由地写入刻度。另外，与重量型一样不受安装方向的限制，可在任何方向上安装。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
将转数指示仪安装于手柄或要读取转数的轴上，即可显示转数。有指针移动的 "重量型" 和刻度盘移动的 "差动型"。 不仅具备精确的功能，其优美的外观还能提升机械的形象。
转动旋转轴时，刻度盘朝相同方向旋转。可自由地选择刻度向顺时针方向增加和向逆时针方向增加的产品。并且，如果选择没有刻度的型号，则可以自由地写入刻度。另外，与重量型一样不受安装方向的限制，可在任何方向上安装。
【规格】
| 型 号 | 结构 | 指针数 | 旋转比 | 质量[kg] |
|---|---|---|---|---|
| SD - 50 | 差动型 | - | 1/20 | 0.06 |
| SD - 100 | 差动型 | - | 1/25,1/50 | 0.27 |
※仅SD-50、SD-100也有表盘上无刻度的N型。
※差动型：转动驱动盘（手柄），表盘也向相同方向转动。

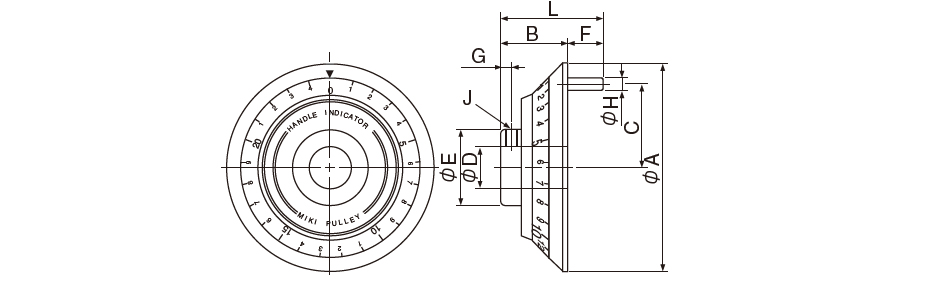

単位[mm]
| 型号 | A | B | C | D | E | F | G | H | J | L | 质量[kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SD - 50 - □□ | 50 | 23 | 20 | 12 | 22 | 5 | 4 | 5 | M4 | 28 | 0.06 |
| SD -100 - □□ | 100 | 32 | 40 | 20 | 36 | 17 | 5 | 6 | M6 | 49 |
0.27 |
