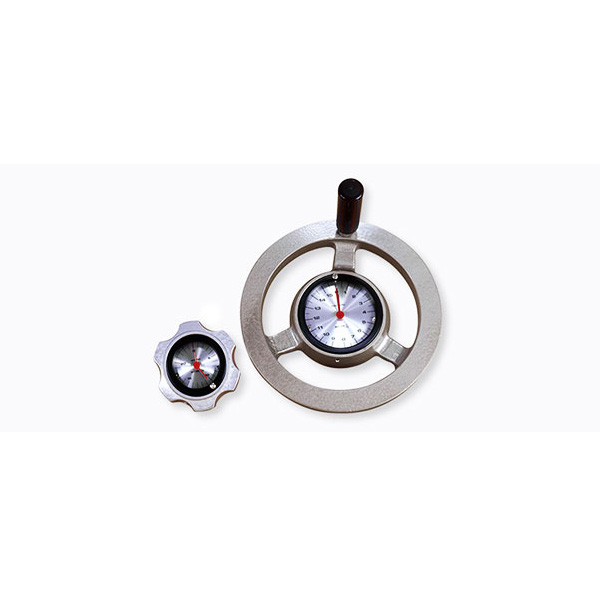

转数指示仪 SD带手柄
是单件型的SD-53/75与手柄部分配套的型号。外观设计和功能均十分充实,手柄外径为φ66mm~φ250mm,种类繁多。指针部分的性能与单件型号相同,客户可根据需求从丰富的旋转比中选购对应的型号。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载

将转数指示仪安装于手柄或要读取转数的轴上,即可显示转数。有指针移动的 "重量型" 和刻度盘移动的 "差动型"。 不仅具备精确的功能,其优美的外观还能提升机械的形象。

是单件型的SD-53/75与手柄部分配套的型号。外观设计和功能均十分充实,手柄外径为φ66mm~φ250mm,种类繁多。指针部分的性能与单件型号相同,客户可根据需求从丰富的旋转比中选购对应的型号。

【规格】

型 号 结构 指针数 旋转比 质量[kg]
SD - 28A 重量型 1 1/4 0.06
SD - 28B 重量型 2 1/4 0.06
SD - 38A 重量型 1 1/4, 1/9 0.10
SD - 38B 重量型 2 1/4, 1/9 0.10
SD - 53A 重量型 1 1/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25 0.075
SD - 53B 重量型 2 1/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25 0.075
SD - 75A 重量型 1 1/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25, 1/36, 1/40, 1/49, 1/64 0.135
SD - 75B 重量型 2 1/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25, 1/36, 1/40, 1/49, 1/64 0.135

※所有机型的表盘为顺时针方向型(R型)和逆时针方向型(L型)。

※转动手柄(外壳),指针也向相同方向转动。

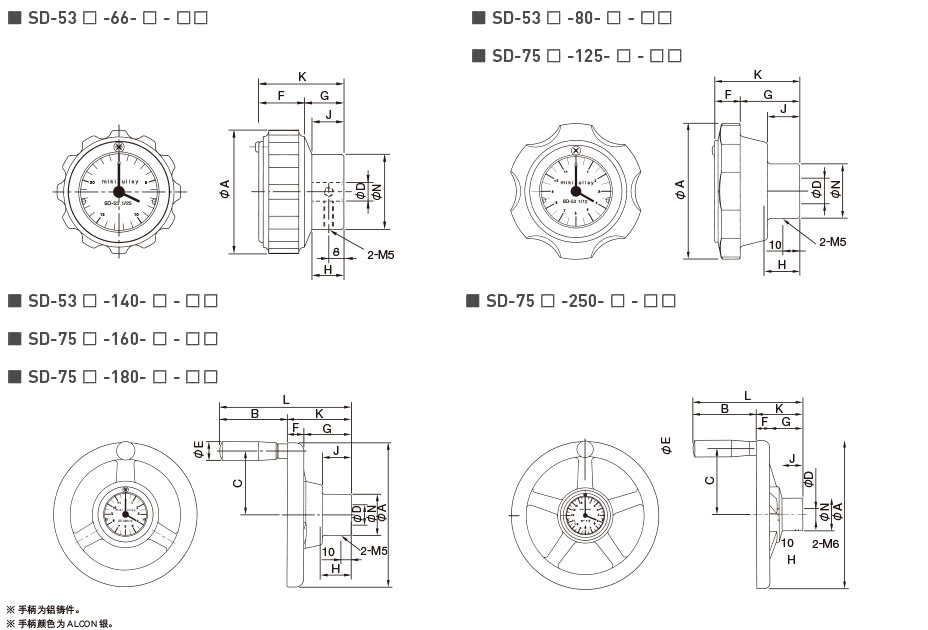

型号 A B C E F G H J K L N D 质量[kg]
标准孔径 最大孔径
SD - 53□- 66 -□ -□□ 66 - - - 24.5 21 17 17 45.5 - 40 10 28 0.22
SD - 53□- 80 -□ -□□ 80 - - - 15 35 21 19 50 - 32 15 20 0.28
SD - 53□-140 -□ -□□ 140 66 62 18 16 46 30 28 62 128 40 20 28 0.60
SD - 75□-125 -□ -□□ 125 - - - 20 40 30 25 60 - 40 20 28 0.64
SD - 75□-160 -□ -□□ 160 66 71 18 16 47 30 33 63 129 40 20 28 0.87
SD - 75□-180 -□ -□□ 180 85 80 22 17 51 35 31 68 153 40 20 28 1.07
SD - 75□-250 -□ -□□ 250 107 112 28 22 56 42 35 78 185 55 20 35 2.03
