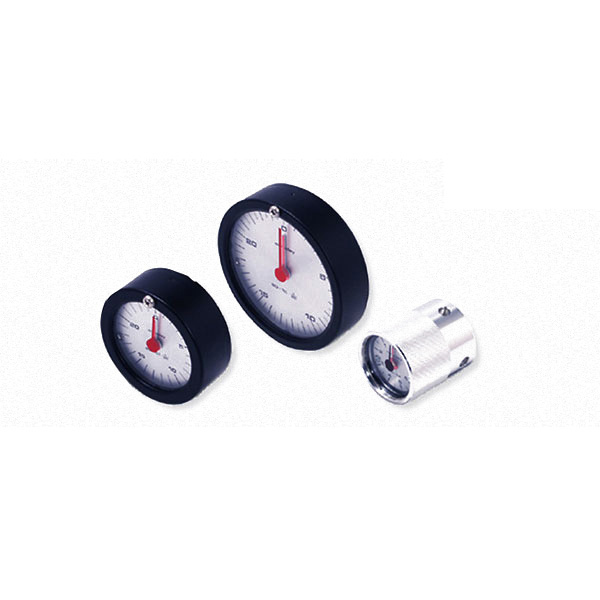

将转数指示仪安装于手柄或要读取转数的轴上，即可显示转数。有指针移动的 "重量型" 和刻度盘移动的 "差动型"。 不仅具备精确的功能，其优美的外观还能提升机械的形象。
单件型按其外径尺寸分为28/38/53/75。尺寸28和38为手柄一体式型号，直接安装在旋转轴上使用。尺寸53和75可由客户自由设计手柄部分或者选购手柄配套型号。各种型号的指针数为1根或2根，客户可根据需求从丰富的旋转比中选购对应的型号。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
将转数指示仪安装于手柄或要读取转数的轴上，即可显示转数。有指针移动的 "重量型" 和刻度盘移动的 "差动型"。 不仅具备精确的功能，其优美的外观还能提升机械的形象。
单件型按其外径尺寸分为28/38/53/75。尺寸28和38为手柄一体式型号，直接安装在旋转轴上使用。尺寸53和75可由客户自由设计手柄部分或者选购手柄配套型号。各种型号的指针数为1根或2根，客户可根据需求从丰富的旋转比中选购对应的型号。
【规格】
| 型 号 | 结构 | 指针数 | 旋转比 | 质量[kg] |
|---|---|---|---|---|
| SD - 28A | 重量型 | 1 | 1/4 | 0.06 |
| SD - 28B | 重量型 | 2 | 1/4 | 0.06 |
| SD - 38A | 重量型 | 1 | 1/4, 1/9 | 0.10 |
| SD - 38B | 重量型 | 2 | 1/4, 1/9 | 0.10 |
| SD - 53A | 重量型 | 1 | 1/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25 | 0.075 |
| SD - 53B | 重量型 | 2 | 1/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25 | 0.075 |
| SD - 75A | 重量型 | 1 | 1/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25, 1/36, 1/40, 1/49, 1/64 | 0.135 |
| SD - 75B | 重量型 | 2 | 1/4, 1/5, 1/6, 1/9, 1/12, 1/16, 1/25, 1/36, 1/40, 1/49, 1/64 |
0.135 |

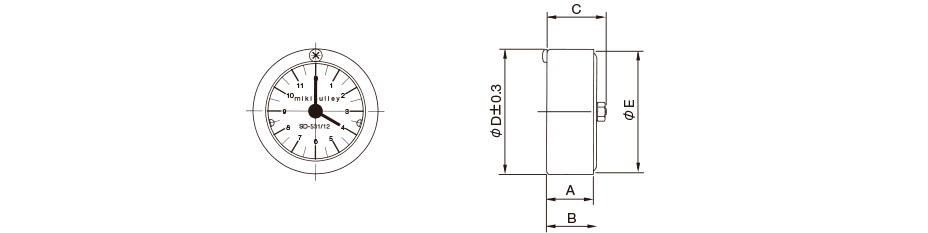

| 型 号 | A | B | C | D | E | 质量[kg] |
|---|---|---|---|---|---|---|
| SD - 53□-□□ | 20 | 21.5 | 25 | 53.9 | 52.2 | 0.075 |
| SD - 75□-□□ | 18 | 22 | 25 | 75.3 | 73.5 | 0.135 |
【尺寸】SD-28・38
| 型号 | A | H | K | J | M | D | 质量[kg] |
|---|---|---|---|---|---|---|---|
| SD - 28□ - □□ | 28 | 12 | 40 | 7 | 2-M6 | 10 | 0.06 |
| SD - 38□ - □□ | 38 | 15 | 43 | 8 | 2-M5 | 10 | 0.10 |
※SD-28的滚花刀为一字型，SD-38的滚花刀为十字型。
