产品:减速机

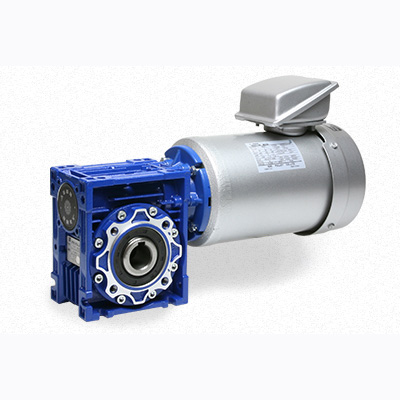

空心轴 变·减速机 RWM型
是以高效率·小巧的空心轴蜗杆减速机为中心模件,并组合了电动机和皮带式无级变速机的系列。有组合了减速机和电动机的齿轮传动电动机RWM型、采用制动器电动机的RWM BS型、在减速机和电动机之间装有皮带式变速机组件以实现速度控制的RWP型等型号。所有型号都采用B14法兰电动机,因此非常小巧。

  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
是电动机输出功率为0.2kW~1.5kW(4极)的空心轴齿轮传动电动机。因为采用空心轴减速机,所以无需联轴器、链条、链轮等传动部件,旋转部分几乎不外露,无需安装安全罩即可确保较高的安全性。并且,减速机采用专用长效机油,无需换机油,为密封结构,可上下左右自由安装。

【规格1】

型号 电动机输出[kW] 极数 电源 电压[V]/频率[Hz] 减速机框号 减速比率 质量[kg]
10 20 30 40 50 60
RWM-02-40-□-IE1 0.2 4 三相 200/50、200・220/60 40 1/10 1/20 1/30 1/40 1/50 1/60 8.8
RWM-04-50-□-IE1 0.4 4 三相 200/50、200・220/60 50 1/10 1/20 1/30 1/40 1/50 1/60 12
RWM-07-63N-□-IE3 0.75 4 三相 200/50、200・220/60 63N 1/10 1/20 1/30 1/40 1/50 1/60 23.2
RWM-15-75N-□-IE3 1.5 4 三相 200/50、200・220/60 75N 1/10 1/20 1/30 1/40 1/50 1/60 33

※0.2kW・0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。

【规格2】

型号 频率[Hz] 各减速比率方面的输出轴转速[min-1]和输出轴扭矩[N・m]
1/10 1/20 1/30 1/40 1/50 1/60
转速 转矩 转速 转矩 转速 转矩 转速 转矩 转速 转矩 转速 转矩
RWM-02-40-□-IE1 50 143 11.6 71.5 21.2 47.7 28.6 35.8 35.4 28.6 39 23.8 36
60 171.5 9.6 85.8 17.7 57.2 23.8 42.9 29.5 34.3 35.2 28.6 36
RWM-04-50-□-IE1 50 142.5 23.5 71.3 43.2 47.5 59 35.6 73.2 28.5 73 23.8 68
60 171 19.6 85.5 36 57 49.2 42.8 61 34.2 73 28.5 68
RWM-07-63N-□-IE3 50 144 44.7 72 83.3 48 114 36 144 28.8 135 24 130
60 172.5 37.3 86.3 69.4 57.5 95.1 43.1 120 34.5 135 28.8 130
RWM-15-75N-□-IE3 50 145 94.9 72.5 179 48.3 230 36.3 220 29 210 24.2 200
60 174 79.2 87 150 58 211 43.5 220 34.8 210 29 200

※输出轴转速及输出轴扭矩为200V/50・60Hz 额定负荷时的数值。但是,输出轴扭矩有时会被限制在减速机的容许值范围内。
