空心轴 变·减速机 RWM-BS型
是以高效率·小巧的空心轴蜗杆减速机为中心模件，并组合了电动机和皮带式无级变速机的系列。有组合了减速机和电动机的齿轮传动电动机RWM型、采用制动器电动机的RWM BS型、在减速机和电动机之间装有皮带式变速机组件以实现速度控制的RWP型等型号。所有型号都采用B14法兰电动机，因此非常小巧。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载

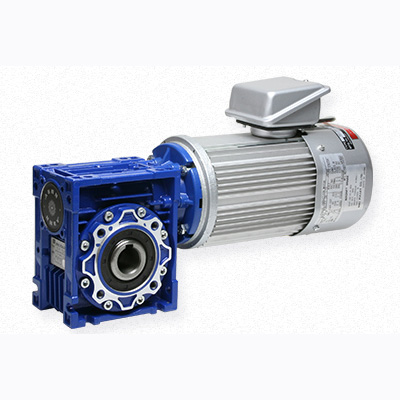

是RWM的电动机部采用无励磁型制动器电动机的带制动器的空心轴齿轮传动电动机。制动器是在切断电源后瞬间进行制动·保持的无励磁工作型，带有可手动释放制动器的释放杆。在端子箱内装有小型电源装置，接线、使用均很方便。
【规格1】
| 型号 | 电动机输出[kW] | 极数 | 电源 电压[V]/频率[Hz] | 减速机框号 | 减速比率 | 质量[kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 20 | 30 | 40 | 50 | 60 | ||||||
| RWM-02BS-40-□ | 0.2 | 4 | 三相 200/50、200・220/60 | 40 | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 8.3 |
| RWM-04BS-50-□ | 0.4 | 4 | 三相 200/50、200・220/60 | 50 | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 10.7 |
| RWM-07BS-63N-□-IE3 | 0.75 | 4 | 三相 200/50、200・220/60 | 63N | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 24 |
| RWM-15BS-75N-□-IE3 | 1.5 | 4 | 三相 200/50、200・220/60 | 75N | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 31 |
※ 0.2kW･0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。
【规格2】
| 型号 | 制动方式 |
制动器 额定转矩 [N･m] |
制动器电压 [V] |
制动器电流 [A] |
制动器 耐热等级 |
制动器 额定 |
电动机转动惯量 [kg･m2] |
制动延迟时间[s] | 空隙[mm] |
内置制动器 电源型 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AC单独切断 | DC单独切断 | 规定 | 界限 | |||||||||
| RWM-02BS-40-□ | 无励磁 | 2 | DC 90 | 0.2 | B | 连续性 | 0.58×10-3 | 0.1 | 0.03 | 0.2 | 0.5 | BEM-A-62 |
| RWM-04BS-50-□ | 无励磁 | 4 | DC 90 | 0.2 | B | 连续性 | 0.8×10-3 | 0.1 | 0.03 | 0.2 | 0.5 | BEM-A-62 |
| RWM-07BS-63N-□-IE3 | 无励磁 | 8 | DC 90 | 0.61 | B | 连续性 | 2.3×10-3 | 0.15 | 0.05 | 0.2 | 0.5 | BEM-A-64 |
| RWM-15BS-75N-□-IE3 | 无励磁 | 15 | DC 90 | 0.61 | B | 连续性 | 4.5×10-3 | 0.15 | 0.05 | 0.2 | 0.5 | BEM-A-64 |
【规格3】
| 型号 | 频率[Hz] | 各减速比率方面的输出轴转速[min-1]和输出轴扭矩[N･m] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | ||||||||
| 转速 | 转矩 | 转速 | 转矩 | 转速 | 转矩 | 转速 | 转矩 | 转速 | 转矩 | 转速 | 转矩 | ||
| RWM-02BS-40-□ | 50 | 141.5 | 11.7 | 70.8 | 21.5 | 47.2 | 28.9 | 35.4 | 35.8 | 28.3 | 39 | 23.6 | 36 |
| 60 | 170 | 9.7 | 85 | 17.9 | 56.7 | 24.1 | 42.5 | 29.8 | 34 | 35.5 | 28.3 | 36 | |
| RWM-04BS-50-□ | 50 | 138 | 24.3 | 69 | 44.6 | 46 | 60.9 | 34.5 | 75.6 | 27.6 | 73 | 23 | 68 |
| 60 | 165 | 20.3 | 82.5 | 37.3 | 55 | 51 | 41.3 | 63.2 | 33 | 73 | 27.5 | 68 | |
| RWM-07BS-63N-□-IE3 | 50 | 144 | 45.7 | 72 | 85.1 | 48 | 117 | 36 | 145 | 28.8 | 135 | 24 | 130 |
| 60 | 173 | 38.3 | 86.5 | 71.3 | 57.7 | 97.6 | 43.3 | 123 | 34.6 | 135 | 28.8 | 130 | |
| RWM-15BS-75N-□-IE3 | 50 | 144 | 93.9 | 72 | 177 | 48 | 230 | 36 | 220 | 28.8 | 210 | 24 | 200 |
| 60 | 171.5 | 79.2 | 85.8 | 150 | 57.2 | 211 | 42.9 | 220 | 34.3 | 210 | 28.6 | 200 | |
※输出轴转速及输出轴扭矩为200V/50･60Hz 额定负荷时的数值。但是，输出轴扭矩有时会被限制在减速机的容许值范围内。
