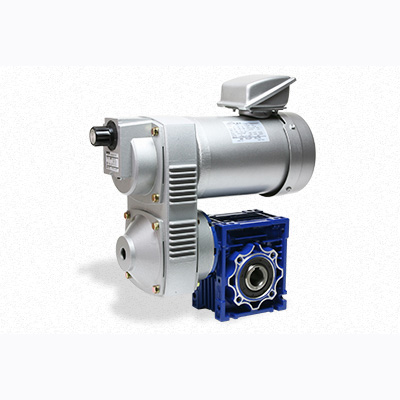

空心轴 变·减速机 RWP型
是以高效率·小巧的空心轴蜗杆减速机为中心模件，并组合了电动机和皮带式无级变速机的系列。有组合了减速机和电动机的齿轮传动电动机RWM型、采用制动器电动机的RWM BS型、在减速机和电动机之间装有皮带式变速机组件以实现速度控制的RWP型等型号。所有型号都采用B14法兰电动机，因此非常小巧。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是在空心轴齿轮传动电动机RWM上安装皮带式无级变速机的型号，与以往的皮带式无级变速机相比，质量约减轻30%、体积约缩小20%（与本公司0.4kW型号相比）。在变频器所不擅长的低速域也能实现高转矩运行。
规格1】
| 型号 | 电动机输出[kW] | 极数 | 电源 电压[V]/频率[Hz] | 减速机框号 | 减速比率 | 质量[kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 20 | 30 | 40 | 50 | 60 | ||||||
| RWP-02-□-40-□-IE1 | 0.2 | 4 | 三相 200/50、200・220/60 | 40 | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 10.7 |
| RWP-04-□-50-□-IE1 | 0.4 | 4 | 三相 200/50、200・220/60 | 50 | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 15.4 |
| RWP-07-□-63N-□-IE3 | 0.75 | 4 | 三相 200/50、200・220/60 | 63N | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 27.3 |
| RWP-15-□-75N-□-IE3 | 1.5 | 4 | 三相 200/50、200・220/60 | 75N | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 39.9 |
※0.2kW･0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。
【规格2】
| 型号 | 频率[Hz] | 各减速比率方面的输出轴转速[min-1]和输出轴扭矩[N･m] | |||||
|---|---|---|---|---|---|---|---|
| 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | ||
| 50 | 50～200 | 25～100 | 17～68 | 12.5～50 | 10～40 | 8.5～34 | |
| 60 | 60～240 | 30～120 | 20～80 | 15～60 | 12～48 | 10～40 | |
| RWP-02-□-40-□-IE1 | 50 | 14.2～6.7 | 25.2～12.3 | 33.5～17 | 41～20.8 | 45～25.2 | 46～28.8 |
| 60 | 13.6～5.1 | 24.1～9.4 | 32.1～13.1 | 39.4～16.1 | 45～19.5 | 45～22 | |
| RWP-04-□-50-□-IE1 | 50 | 29.2～13.6 | 53.3～25 | 71～35 | 84.4～43.5 | 91～51.2 | 83～57.6 |
| 60 | 26.4～11.2 | 48.8～20.5 | 64.4～28.9 | 79.2～36.4 | 85～42.9 | 80～47.6 | |
| RWP-07-□-63N-□-IE3 | 50 | 55.9～25.8 | 101～48.6 | 130～66.6 | 163～84 | 173～99 | 160～112 |
| 60 | 50.8～20.9 | 91.8～39.4 | 121～54 | 154～69.1 | 168～81.6 | 155～93.6 | |
| RWP-15-□-75N-□-IE3 | 50 | 113～53.9 | 207～103 | 277～141 | 280～181 | 250～190 | 240～180 |
| 60 | 103～44 | 191～86 | 260～116 | 270～148 | 240～170 | 235～160 | |
※输出轴转速及输出轴扭矩为200V/50･60Hz 额定负荷时的数值。但是，输出轴扭矩有时会被限制在减速机的容许值范围内。
