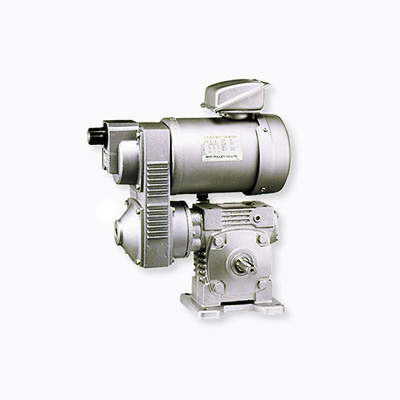

实心轴 变·减速机 AXP型
是以高效率·小巧的实心轴蜗杆减速机为中心模件，并组合了电动机和皮带式无级变速机的系列。有组合了减速机和电动机的齿轮传动电动机AXM型、在减速机和电动机之间装有皮带式变速机组件以实现速度控制的AXP型等型号。所有型号都采用B14法兰电动机，因此非常小巧。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是在实心轴齿轮传动电动机AXM上安装皮带式无级变速机的型号，与以往的皮带式无级变速机相比，约减轻20%、体积约缩小（与本公司0.4kW型号相比）。在变频器所不擅长的低速域也能实现高转矩运行。
【规格1】
| 型号 | 电动机输出[kW] | 极数 | 电源 电压[V]/频率[Hz] | 减速机框号 | 减速比率 | 质量[kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 20 | 30 | 40 | 50 | 60 | ||||||
| AXP-02-□-50N-□-□-IE1 | 0.2 | 4 | 三相 200/50、200・220/60 | 50 | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 15 |
| AXP-04-□-60N-□-□-IE1 | 0.4 | 4 | 三相 200/50、200・220/60 | 60 | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 26 |
| AXP-07-□-70N-□-□-IE3 | 0.75 | 4 | 三相 200/50、200・220/60 | 70 | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 36 |
| AXP-15-□-80N-□-□-IE3 | 1.5 | 4 | 三相 200/50、200・220/60 | 80 | 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 52 |
【规格2】
| 型号 | 频率[Hz] | 各减速比率方面的输出轴转速[min-1]和输出轴扭矩[N･m] | |||||
|---|---|---|---|---|---|---|---|
| 1/10 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | ||
| 50 | 50～200 | 25～100 | 17～68 | 12.5～50 | 10～40 | 8.5～34 | |
| 60 | 60～240 | 30～120 | 20～80 | 15～60 | 12～48 | 10～40 | |
| AXP-02-□-50N-□-□-IE1 | 50 | 14～7 | 22～12 | 31～17 | 34～19 | 41～24 | 45～27 |
| 60 | 13～5 | 22～9 | 30～13 | 33～15 | 40～18 | 44～20 | |
| AXP-04-□-60N-□-□-IE1 | 50 | 28～13 | 49～24 | 65～33 | 77～41 | 84～47 | 96～54 |
| 60 | 25～11 | 44～20 | 59～27 | 71～33 | 78～38 | 89～44 | |
| AXP-07-□-70N-□-□-IE3 | 50 | 53～25 | 95～46 | 123～63 | 155～81 | 151～87 | 151～102 |
| 60 | 48～20 | 87～37 | 113～50 | 143～65 | 145～70 | 144～82 | |
| AXP-15-□-80N-□-□-IE3 | 50 | 106～51 | 187～94 | 250～131 | 263～164 | 252～166 | 215～143 |
| 60 | 96～41 | 170～76 | 228～106 | 251～132 | 242～159 | 204～143 | |
※输出轴转速及输出轴扭矩为200V/50･60Hz 额定负荷时的数值。但是，输出轴扭矩有时会被限制在减速机的容许值范围内。
