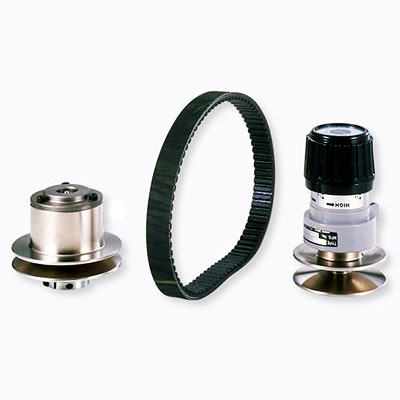

皮带式无级变速机组件 ANS型

由变速带轮组合而成的无级变速组件
是通过使一个变速带轮的皮带节圆直径随另一个变速带轮的皮带节圆直径的变化而变化，在不改变轴间距离的前提下实现变速的组件。因为可以在不改变轴间距离的前提下变速，所以能够节省空间，安装方便，易于使用。可组合电动机、减速机，或内置电磁离合器·制动器。还易于维护，皮带式的传动效率良好，为节能作出了贡献。

产品简介
产品特点
产品规格
产品尺寸
资料下载

通过旋转电动机侧变速机的手柄，可以改变变速带轮的宽度。是通过改变挂在带轮上的变速皮带的节圆直径，使机械侧变速带轮的节圆直径随之改变，以自由改变转速的皮带式无级变速机。ANS型在随电动机侧带轮的节圆直径变化而变化的机械侧带轮的随动机构中，采用定压负载的碟形弹簧来代替以往的螺旋弹簧。通过采用碟形弹簧提高了传动效率，可进行稳定的变速运行。

规格】

型号	适用电动机(4P) [kW]	变速比	输出转速[min-¹]		手柄旋转频率[次]	使用变速机
			50Hz	60Hz		电动机侧		机械侧
			50Hz	60Hz		型号	质量[kg]	型号	质量[kg]
ANS-02	0.2	1:4	500~2000	600~2400	5	AK-90-AN-11	1.5	PE-106-AN12H	1.7
ANS-04	0.4	1:4	500~2000	600~2400	6	AK-106-AN-14N	1.7	PE-125-AN15H	2.6
ANS-07N	0.75	1:4	500~2000	600~2400	7	AK-125-AN-19N	2.8	PE-150N-AN18H	4.1
ANS-15N	1.5	1:4	500~2000	600~2400	8.25	AK-150-AN-24N	3.8	PE-180N-AN22H	6.4
ANS-22N	2.2	1:4	500~2000	600~2400	8.25	AK-160-AN-28N	3.7	PE-190N-AN25H	6.5
ANS-37N	3.7	1:4	500~2000	600~2400	8.25	AK-180-AN-28N	7.0	PE-212N-AN30H	9.5

※请在输入转数1800min^-1以下使用。（4P电动机驱动最为适合）

※02、04为螺旋弹簧规格。

【轴间距离与皮带编号】

型号	轴间距离[mm]	皮带编号	轴间距离[mm]	皮带编号	轴间距离[mm]	皮带编号	轴间距离[mm]	皮带编号	轴间距离[mm]	皮带编号
ANS-02	108	1022V 178S	140	1022V 196S	163	1022V 220S	172	1022V 223	198	1022V 247S
ANS-04	125	1422V 210	140	1422V 220	160	1422V 236S	200	1422V 266S	210	1422V 270S
ANS-07N	172	1422V 266S	186	1422V 270S	209	1422V 290	224	1422V 300S	263	1422V 330S
ANS-15N	185	1922V 298S	217	1922V 321	239	1922V 338S	270	1922V 363S	293	1922V 381S
ANS-22N	230	2322V 341	270	2322V 364S	314	2322V 396S	344	2322V 421S	372	2322V 441K
ANS-37N	250	2322V 387S	274	2322V 396S	304	2322V 421S	333	2322V 441K	386	2322V 481

※需要上述以外轴间距离时，请向本公司洽询。
