产品:减速机

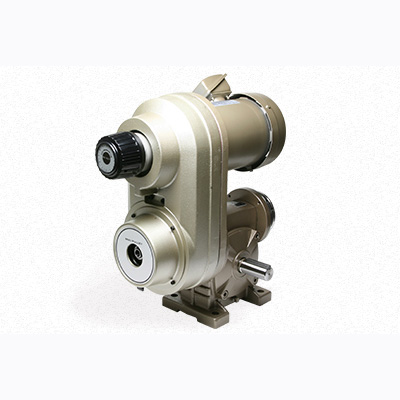

皮带式无级变速机组件 ACW型
由变速带轮组合而成的无级变速组件
是通过使一个变速带轮的皮带节圆直径随另一个变速带轮的皮带节圆直径的变化而变化,在不改变轴间距离的前提下实现变速的组件。因为可以在不改变轴间距离的前提下变速,所以能够节省空间,安装方便,易于使用。可组合电动机、减速机,或内置电磁离合器·制动器。还易于维护,皮带式的传动效率良好,为节能作出了贡献。

  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
是由ANS型变速机与电磁离合器·制动器、电动机、蜗杆减速机组合而成的型号,是在从动侧变速带轮上装有电磁离合器、蜗杆减速机输入轴上装有电磁制动器的紧凑设计。通过与蜗杆减速机组合,可获得最适宜的输出转速,通过电磁离合器·制动器可方便地实现起动·停止、定位、微动、间歇运行等。

【规格1】

型号 电动机输出[kW] 极数 电源 电压[V]/频率[Hz] 变速比 使用变速机 使用皮带型号 减速机 质量[kg]
电动机侧变速机型号 机械侧变速机型号
ACW-02PMN 0.2 4 三相 200/50、200・220/60 1:4 AK-90-AN-11 PE-106-AC-12H 1022V196S N-CPM-12 19.5
ACW-04PMN 0.4 4 三相 200/50、200・220/60 1:4 AK-106-AN-14N PE-125-AC-15H 1422V236S N-CPM-15 28.5
ACW-07PMN 0.75 4 三相 200/50、200・220/60 1:4 AK-125-AN-19N PE-150-AC-18H 1422V270S N-CPM-18 48
ACW-15PMN 1.5 4 三相 200/50、200・220/60 1:4 AK-150-AN-24N PE-180-AC-22H 1922V338S N-CPM-22 72
ACW-22PMN 2.2 4 三相 200/50、200・220/60 1:4 AK-180-AN-28N PE-212-AC-25H 2322V387S N-CPM-25 120
ACW-37PMN 3.7 4 三相 200/50、200・220/60 1:4 AK-180-AN-28N PE-212-AC-30H 2322V387S N-CPM-30 148.5

※ 0.2kW・0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。

※ 尺码02・04的弹簧规格为螺旋弹簧。

【规格2】

型号 电磁离合器・制动器
尺寸 动摩擦转矩[N・m] 静摩擦转矩[N・m] 励磁电压[V] 功率[W] 电流[A] 电阻[Ω] 耐热等级
ACW-02PMN 06 5 5.5 DC 24 11 0.46 52 B
ACW-04PMN 08 10 11 DC 24 15 0.63 38 B
ACW-07PMN 10 20 22 DC 24 20 0.83 29 B
ACW-15PMN 12 40 45 DC 24 25 1.09 23 B
ACW-22PMN 16 80 90 DC 24 35 1.46 16 B
ACW-37PMN 16 80 90 DC 24 35 1.46 16 B

※在连续或高频率运转中使用时,需要考虑到温度的上升。请向本公司洽询。

【规格3】

单位 [mm]
型号 频率[Hz] 各减速比率方面的输出轴转速[min-1]和输出轴扭矩[N・m]
1/10 1/20 1/30 1/40 1/50 1/60
50 50~200 25~100 17~68 12.5~50 10~40 8.5~34
60 60~240 30~120 20~80 15~60 12~48 10~40
ACW-02PMN 50 24.5~6.4 40.2~11.3 55.0~16.2 55.0~18.8 55.0~23.3 55.0~26.1
60 19.6~5.1 32.1~9.1 44.8~13.0 48.9~15.0 55.0~18.6 55.0~20.9
ACW-04PMN 50 49.4~12.9 86.3~23.8 115~32.9 120~40.7 107~46.1 100~53.3
60 39.5~10.3 69.1~19.0 92.0~26.3 109~32.5 103~36.9 95.3~42.6
ACW-07PMN 50 92.3~24.4 167~45.9 212~62.5 193~80.5 151~87.0 151~102
60 73.8~19.5 134~36.7 173~50.0 186~64.4 145~69.6 144~81.7
ACW-15PMN 50 186~50.7 237~94.0 303~131 263~163 252~166 215~143
60 153~40.9 224~75.8 288~106 251~131 242~159 204~143
ACW-22PMN 50 212~79.3 394~151 507~208 526~270 467~308 441~294
60 178~66.1 331~126 430~173 502~225 448~271 420~294
ACW-37PMN 50 360~134 644~251 870~353 768~443 799~525 716~468
60 303~112 546~210 742~294 733~369 766~475 676~468
