产品:减速机

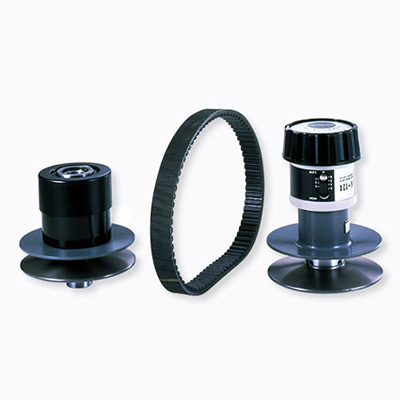

皮带式无级变速机组件 PDS型
由变速带轮组合而成的无级变速组件
是通过使一个变速带轮的皮带节圆直径随另一个变速带轮的皮带节圆直径的变化而变化,在不改变轴间距离的前提下实现变速的组件。因为可以在不改变轴间距离的前提下变速,所以能够节省空间,安装方便,易于使用。可组合电动机、减速机,或内置电磁离合器·制动器。还易于维护,皮带式的传动效率良好,为节能作出了贡献。

  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
通过旋转电动机侧变速机的手柄,可以改变变速带轮的宽度。是通过改变挂在带轮上的变速皮带的节圆直径,使机械侧变速带轮的节圆直径随之改变,以自由改变转速的皮带式无级变速机。
型号 使用电动机(4P)[kW] 变速比 输出转数[min-1] 手柄旋转频率[次] 使用变速机
电动机侧 机械侧
50Hz 60Hz 型号 质量[kg] 型号 [kg]
PDS-02 0.2 1:4 500~2000 600~2400 5 AK-90-MA-11 1.3 PE-106-MA-12H 1.6
PDS-04 0.4 1:3.5 720~2520 870~3050 5.5 AK-124-MA-14N 2.4 PE-124-MA-15H 2.2
PDS-07 0.75 1:4 600~2400 720~2880 7.5 AK-140-MA-19N 2.8 PE-155-MA-18H 4
PDS-15 1.5 1:4 500~2000 600~2400 8.5 AK-155-MA-24N 3.7 PE-185-MA-22H 6
PDS-22 2.2 1:4.5 500~2250 600~2700 10.5 AK-185-MA-28N 5.4 PE-216-MA-25H 10
PDS-37 3.7 1:3 780~2350 940~2820 8.5 AK-216-MA-28N 6.9 PE-216-MA-30H 10

※输出转数为安装三相4极电动机时的数值。请在输入转数1800min-1以下使用。

※关于电动机功率5.5kW以上的产品,请向本公司洽询。

【皮带编号与轴间距离】

型号 轴间距离[mm] 皮带编号 轴间距离[mm] 皮带编号 轴间距离[mm] 皮带编号
PDS-02 163 1022V220S 172 1022V223 200 1022V247S
PDS-04 200 1422V270S 242 1422V300S 278 1422V330S
PDS-07 172 1422V270S 214 1422V300S 252 1422V330S
PDS-15 182 1922V298S 211 1922V321 235 1922V338S
PDS-22 230 2322V364S 275 2322V396S 306 2322V421S
PDS-37 247 2322V396S 279 2322V421S 304 2322V441K

轴距为尺寸图记号C的尺寸。
