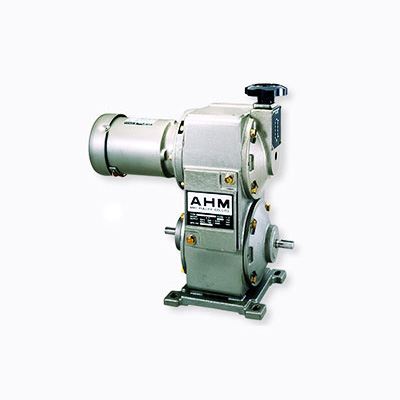

皮带式无级变速机组件 AHM型
由变速带轮组合而成的无级变速组件
是通过使一个变速带轮的皮带节圆直径随另一个变速带轮的皮带节圆直径的变化而变化，在不改变轴间距离的前提下实现变速的组件。因为可以在不改变轴间距离的前提下变速，所以能够节省空间，安装方便，易于使用。可组合电动机、减速机，或内置电磁离合器·制动器。还易于维护，皮带式的传动效率良好，为节能作出了贡献。
是通过使一个变速带轮的皮带节圆直径随另一个变速带轮的皮带节圆直径的变化而变化，在不改变轴间距离的前提下实现变速的组件。因为可以在不改变轴间距离的前提下变速，所以能够节省空间，安装方便，易于使用。可组合电动机、减速机，或内置电磁离合器·制动器。还易于维护，皮带式的传动效率良好，为节能作出了贡献。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
AH系列是以皮带式无级变速机为中心，可根据需要组合电磁离合器·制动器、电动机等传动设备的箱式组件。AHM型是将电动机和变速机一体化的型号，可以AHM-A型为标准，从动功能采用内置电磁离合器·制动器 (AHM-B型) 的方式，实现高频率的起动·停止、微动等复杂控制。
【规格1】
| 型号 | 电动机输出[kW] | 极数 | 电源 电压[V]/频率[Hz] | 变速比 | 手柄旋转频率[次] | 使用皮带型号 | A类型质量[kg] | B类型质量[kg] |
|---|---|---|---|---|---|---|---|---|
| AHM-02 | 0.2 | 4 | 三相 200/50、200・220/60 | 1:4 | 11 | 1422V240S | 24 | 26 |
| AHM-04 | 0.4 | 4 | 三相 200/50、200・220/60 | 1:4 | 13 | 1422V270S | 33 | 36 |
| AHM-07 | 0.75 | 4 | 三相 200/50、200・220/60 | 1:4 | 14 | 1422V300S | 48 | 52 |
| AHM-15 | 1.5 | 4 | 三相 200/50、200・220/60 | 1:4 | 15 | 1922V363S | 70 | 77 |
| AHM-22 | 2.2 | 4 | 三相 200/50、200・220/60 | 1:4 | 17 | 2322V421S | 130 | 141 |
| AHM-37 | 3.7 | 4 | 三相 200/50、200・220/60 | 1:4 | 17 | 2322V421S | 141 | 152 |
※ 0.2kW･0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。
【规格2】
| 型号 | 电磁离合器・制动器 | 型号 | 输出轴转速[min-1]和输出轴扭矩[N･m] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 尺寸 | 动摩擦转矩[N･m] | 静摩擦转矩[N･m] | 励磁电压[V] | 功率[W] | 电流[A] | 电阻[Ω] | 耐热等级 | 50Hz | 60Hz | |||
| 600～2400 | 720～2880 | |||||||||||
| AHM-02-B | 06 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | AHM-02 | 2.5～0.5 | 2.0～0.4 | |
| AHM-04-B | 08 | 10 | 11 | DC 24 | 15 | 0.63 | 38 | B | AHM-04 | 5.0～1.3 | 4.0～1.0 | |
| AHM-07-B | 10 | 20 | 22 | DC 24 | 20 | 0.83 | 29 | B | AHM-07 | 10～2.5 | 8.0～2.0 | |
| AHM-15-B | 12 | 40 | 45 | DC 24 | 25 | 1.09 | 23 | B | AHM-15 | 20～5.0 | 16～4.0 | |
| AHM-22-B | 16 | 80 | 90 | DC 24 | 35 | 1.46 | 16 | B | AHM-22 | 30～7.0 | 24～5.6 | |
| AHM-37-B | 16 | 80 | 90 | DC 24 | 35 | 1.46 | 16 | B | AHM-37 | 43～12 |
34～9.6 |
|
