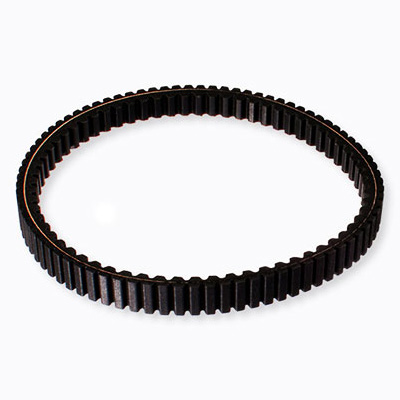

变速皮带双齿轮皮带

用于皮带式无级变速机的皮带有3种，分别是宽幅变速皮带、双齿轮皮带和标准V形皮带。提高了弯曲性的皮带或传动能力强的皮带、通用性好的皮带等需要根据变速机来区分使用，因此可以选择与各种变速机相应的皮带。

为了提高传动能力和弯曲性，采用双齿轮形状。用于AHS型号的低速输入用型号和提高传动容量。

型　号	外圆周长[mm]	节线周长[mm]	a[mm]	b[mm]	θ[°]	单位质量[kg/m]
1422DV278	708	673	24	14	24	0.30
1422DV314	798	763	24	14	24	0.30
1922DV381	968	933	33	14	24	0.46
2322DV454	1155	1110	39	18	24	0.60
2926DV490	1246	1196	46	20	26	0.87
4430DV548S	1433	1378	70	22	32	1.80

※型号末尾的S表示配合橡胶的不同，但是可以作为标准使用。

※质量[kg]＝单位质量[kg/m]×皮带外圆周长[m]

变速皮带双齿轮皮带

为了提高传动能力和弯曲性，采用双齿轮形状。用于AHS型号的低速输入用型号和提高传动容量。

型　号	外圆周长[mm]	节线周长[mm]	a[mm]	b[mm]	θ[°]	单位质量[kg/m]
1422DV278	708	673	24	14	24	0.30
1422DV314	798	763	24	14	24	0.30
1922DV381	968	933	33	14	24	0.46
2322DV454	1155	1110	39	18	24	0.60
2926DV490	1246	1196	46	20	26	0.87
4430DV548S	1433	1378	70	22	32	1.80

※型号末尾的S表示配合橡胶的不同，但是可以作为标准使用。

※质量[kg]＝单位质量[kg/m]×皮带外圆周长[m]
