皮带式无级变速机单件 R・RK・RH型（电动机移动台）

经过多年实践验证的，源于技术革新的变速机
是可在不停止机械的前提下连续改变其转速的皮带式无级变速机，是经过多年实践验证的，源于技术革新的变速机。能方便地安装在各种机械·装置上，大幅提高工作效率。备有通过强制性地移动装有皮带的带轮以改变带轮直径的可变交叉带轮型，和在驱动·从动带轮间设置可变节圆带轮的中间轮型等各种型号。

产品简介
产品特点
产品规格
产品尺寸
资料下载

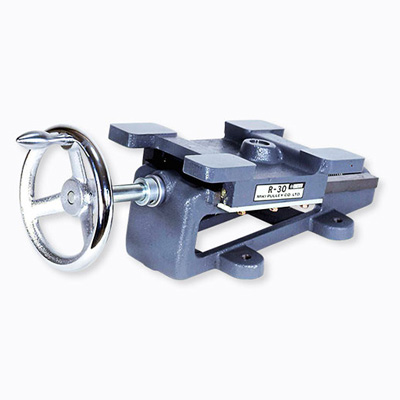

是在当交叉可变带轮变速时移动所设置的电动机的电动机移动台。将装有可变交叉带轮的电动机设置在该移动台上，只需旋转手柄以改变电动机与从动侧的轴间距离，即可方便地实现变速。

型　号	适用电动机[kW]	电动机机座型号	可移动距离	相应变速机型号				质量[kg]
型　号	适用电动机[kW]	电动机机座型号	可移动距离	P型	PL型	PK型	PF型	质量[kg]
R- 05	0.2（4极）	63	70	P-86	PL-116-11			8.5
	0.4（4极）	71		P-86/P-98/P-106	PL-140-14N		PF-155-14N
	0.75（4极）	80		P-98/P-106/P-124	PL-170-19N		PF-155-19N/PF-185-19N
R- 20	1.5（4极）	90L	110	P-124/P-164	PL-210-24N		PF-185-24N/PF-216-24N	10.5
R- 30	2.2（4极）	100L	140	P-164/P-218			PF-216-218N/PF250-28N	16
RK- 05	0.2（4极）	63	90	P-86	PL-116-11			5.5
RK- 05	0.4（4极）	71	90	P-86/P-98/P-106	PL-140-14N	PK-150-14N-044	PF-155-14N	5.5
RK- 20	0.75（4极）	80	140	P-98/P-106/P-124	PL-170-19N	PK-200-19N-074	PF-155-19N/PF-185-19N	11
RK- 20	1.5（4极）	90L	140	P-124/P-164	PL-210-24N	PK-200-24N-154	PF-185-24N/PF-216-24N	11
RK- 50	2.2（4极）	100L	160	P-164/P-218		PK-250-28N-224	PF-216-28N/PF-250-28N	18.5
RK- 50	3.7（4极）	112M	160	P-218		PK-250-28N-374	PF-250-28N	18.5
RK- 100	5.5（4极）	132S	200			PK-300-38N-554		40
RK- 100	7.5（4极）	132M	200			PK-300-38N-754		40
RK- 200	11（4极）	160M	200			PK-300-42N-1104		43
	11（6极）	160L				PK-355-42N-1106
	15（4极）	160L
	18.5（4极）^*	160L
RH- 50	3.7（4极）	112M	170	P-218			PF-250-28N	25
RH- 50	5.5（4极）	132S	170					25

※RK-200的18.5kW(4极)电动机设想为防水滴保护型、机座型号160L。
