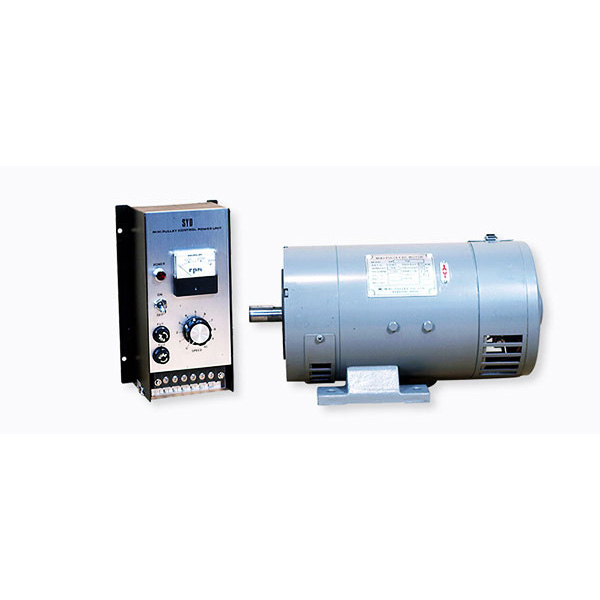

是将最适合于无级变速的他励直流电动机和用几mA的微弱电信号就能进行控制的SCR控制装置组合而成的静止伦纳德方式的无级变速电动机。可从高速至低速无级且以稳定的旋转进行变速，并具有出色的控制响应性和高旋转精度(+/-2%)，操作也极其简单。

可不受50/60Hz限制地使用一般的100V或200V交流电源，利用控制面板上的速度设定器可选择任意的速度。是将功能限制为速度控制的低价系列。

型　号		电动机	SYD-100/100-E	SYD-100/200-E	SYD-200/100-E	SYD-200/200-E	SYD-400-E	SYD-750-E	SYD-1500-E
		控制面板	SYD-100/100-□	SYD-100/200-□	SYD-200/100-□	SYD-200/200-□	SYD-400-□	SYD-750-□	SYD-1500-□
额定输出		［kW］	0.1	0.1	0.2	0.2	0.4	0.75	1.5
额定转矩		[N•m]	0.39	0.39	0.78	0.78	1.56	2.92	5.84
旋转范围		[min-1]	0～2500
变速范围		[min-1]	125～2500
电源（交流）	电 压	[V]	100	200	100	200	200	200	200
	频率・相数	频率・相数	50/60Hz・单相
	电压变动允许范围	电压变动允许范围	±10％
	电 流 *1	[A]	2.3	1.2	4.5	2.3	4.5	9.0	18.0
输出（直流）	电枢电压	[V]	80	160	80	160	160	160	160
	电枢电流	[A]	1.7	0.85	3.2	1.6	3.0	6.0	11.5
	励磁电压	[V]	85	175	85	175	175	175	175
	励磁电流	[A]	0.09	0.14	0.09	0.17	0.23	0.27	0.38
电动机形状			全闭C法兰				防水滴C法兰
转子转动惯量		[kg･m2]	0.0010	0.0010	0.0016	0.0016	0.0016	0.004	0.007
保险丝	电枢侧 *2	FU1[A]	10					16	20
	励磁侧	FU2[A]	0.5（玻璃管）
控制方式			通过恒压・IR补偿・励磁温度补偿进行恒速控制
构成要素			直流电动机・控制面板
标准操作规格			电源开关・调速器
碳刷	型号・根数		SCD-100-BL ・ 2根				SYD-400-BL ・ 2根	SCD-400-BL ・ 4根
	尺 寸	[mm]	6×8×20(H×W×L)				8×6×24(H×W×L)
SCD-1500-BL控制面板质量	SCD-1500-BL控制面板质量	［kg］	1.6	1.6	1.6	1.6	1.6	1.7	3.8
SCD-1500-BL电动机质量	SCD-1500-BL电动机质量	［kg］	10.5		13.2		16.5	24.0	36.0

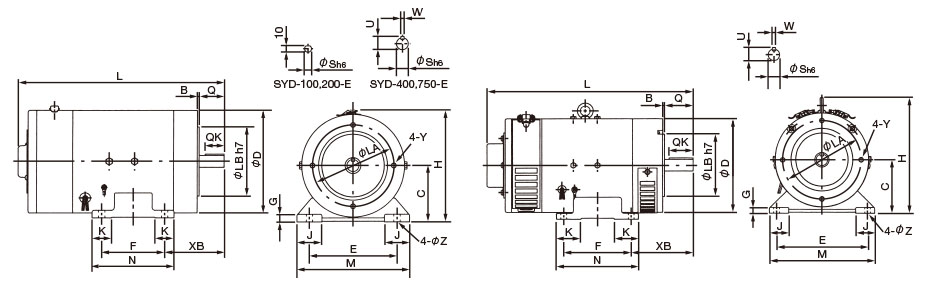

型　号	SYD-100/100-E	SYD-200/100-E	SYD-400-E	SYD-750-E	SYD-1500-E
	SYD-100/200-E	SYD-200/200-E
C	75	75	75	90	112
D	135	135	135	164	196
L	230	263	303	354	429
XB	60	75	75	95	130
M	140	140	140	180	220
N	110	110	110	130	170
E	112	112	112	140	190
F	90	90	90	100	140
J	30	30	30	40	40
K	20	20	20	30	50
G	10	10	10	12	12
H	150	150	150	179	243
Q	25	25	25	40	60
QK	20	20	20	30	50
S	11	11	14	19	24
W	-	-	5	5	7
U	-	-	16	21	27
LA	118	118	118	130	165
LB	100	100	100	110	130
Y	M6	M6	M6	M8	M10
B	3	3	3	3	4
Z	7	7	7	10	12
