    产品：减速机

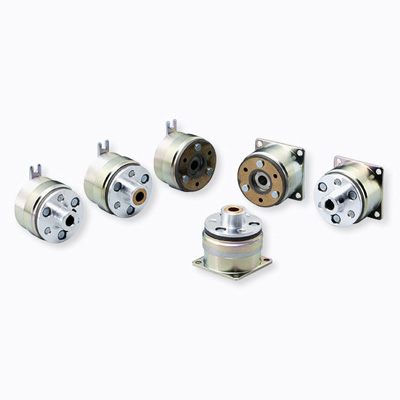

    微型励磁型离合器·制动器 102型（微型离合器）
    微型离合器·制动器最适合于办公设备、通信设备、汽车设备等不耐转矩和响应性变动的小型精密设备。除离合器和制动器的基本设计相同的102型(离合器)和112型(制动器)之外，还备有可按照客户要求提供各种定制型的CYT型(离合器)。
    • 产品简介
    • 产品特点
    • 产品规格
    • 产品尺寸
    • 资料下载
    定子有能有效利用空间的法兰安装形和能够方便地安装到轴上的轴承安装形两种。通过与3种不同安装形状的电枢部件组合得到６种类型，可根据安装条件进行选择。
    型号 尺寸 动摩擦转矩Td[N•m] 线圈（20℃时） 导线 耐热等级 最高转速[min-1] 旋转部分转动惯量 J 允许连接做功Eeaℓ[J] 空隙再调整之前的总做功ET[J] 电枢吸引时间ta[s] 转矩上升时间tp[s] 转矩消失时间td[s] 质量[kg]
    电压[V] 功率[W] 电流[A] 电阻[Ω] UL 样式 尺寸 电枢[kg・m2] 转子[kg・m2]
    102-02-13 2 0.4 DC24 6 0.25 96 UL3398 AWG26 B 10000 6.75×10-7 2.45×10-6 1500 2×106 0.009 0.019 0.017 0.075
    102-02-15 2 0.4 DC24 6 0.25 96 UL3398 AWG26 B 500 1.00×10-6 2.45×10-6 1500 2×106 0.009 0.019 0.017 0.081
    102-02-11 2 0.4 DC24 6 0.25 96 UL3398 AWG26 B 10000 1.00×10-6 2.45×10-6 1500 2×106 0.009 0.019 0.017 0.079
    102-03-13 3 0.6 DC24 6 0.25 96 UL3398 AWG26 B 10000 1.30×10-6 3.25×10-6 2300 3×106 0.009 0.022 0.02 0.096
    102-03-15 3 0.6 DC24 6 0.25 96 UL3398 AWG26 B 500 1.95×10-6 3.25×10-6 2300 3×106 0.009 0.022 0.02 0.105
    102-03-11 3 0.6 DC24 6 0.25 96 UL3398 AWG26 B 10000 1.95×10-6 3.25×10-6 2300 3×106 0.009 0.022 0.02 0.103
    102-04-13 4 1.2 DC24 8 0.33 72 UL3398 AWG26 B 10000 4.38×10-6 1.41×10-5 4500 6×106 0.011 0.028 0.03 0.178
    102-04-15 4 1.2 DC24 8 0.33 72 UL3398 AWG26 B 500 6.15×10-6 1.41×10-5 4500 6×106 0.011 0.028 0.03 0.195
    102-04-11 4 1.2 DC24 8 0.33 72 UL3398 AWG26 B 10000 6.15×10-6 1.41×10-5 4500 6×106 0.011 0.028 0.03 0.191
    102-05-13 5 2.4 DC24 10 0.42 58 UL3398 AWG22 B 10000 9.08×10-6 3.15×10-5 9000 9×106 0.012 0.031 0.04 0.31
    102-05-15 5 2.4 DC24 10 0.42 58 UL3398 AWG22 B 500 1.38×10-5 3.15×10-5 9000 9×106 0.012 0.031 0.04 0.335
    102-05-11 5 2.4 DC24 10 0.42 58 UL3398 AWG22 B 10000 1.38×10-5 3.15×10-5 9000 9×106 0.012 0.031 0.04 0.325

    ※动摩擦转矩Td为相对速度100min-1时的数值。

    ※旋转部分转动惯量及质量为最大孔径时的数值。

    ※请将电源电压变动控制在线圈电压±10％以内。

    微型励磁型离合器·制动器 102型（微型离合器）

    微型离合器·制动器最适合于办公设备、通信设备、汽车设备等不耐转矩和响应性变动的小型精密设备。除离合器和制动器的基本设计相同的102型(离合器)和112型(制动器)之外，还备有可按照客户要求提供各种定制型的CYT型(离合器)。
    • 产品简介
    • 产品特点
    • 产品规格
    • 产品尺寸
    • 资料下载
    定子有能有效利用空间的法兰安装形和能够方便地安装到轴上的轴承安装形两种。通过与3种不同安装形状的电枢部件组合得到６种类型，可根据安装条件进行选择。
    型号 尺寸 动摩擦转矩Td[N•m] 线圈（20℃时） 导线 耐热等级 最高转速[min-1] 旋转部分转动惯量 J 允许连接做功Eeaℓ[J] 空隙再调整之前的总做功ET[J] 电枢吸引时间ta[s] 转矩上升时间tp[s] 转矩消失时间td[s] 质量[kg]
    电压[V] 功率[W] 电流[A] 电阻[Ω] UL 样式 尺寸 电枢[kg・m2] 转子[kg・m2]
    102-02-13 2 0.4 DC24 6 0.25 96 UL3398 AWG26 B 10000 6.75×10-7 2.45×10-6 1500 2×106 0.009 0.019 0.017 0.075
    102-02-15 2 0.4 DC24 6 0.25 96 UL3398 AWG26 B 500 1.00×10-6 2.45×10-6 1500 2×106 0.009 0.019 0.017 0.081
    102-02-11 2 0.4 DC24 6 0.25 96 UL3398 AWG26 B 10000 1.00×10-6 2.45×10-6 1500 2×106 0.009 0.019 0.017 0.079
    102-03-13 3 0.6 DC24 6 0.25 96 UL3398 AWG26 B 10000 1.30×10-6 3.25×10-6 2300 3×106 0.009 0.022 0.02 0.096
    102-03-15 3 0.6 DC24 6 0.25 96 UL3398 AWG26 B 500 1.95×10-6 3.25×10-6 2300 3×106 0.009 0.022 0.02 0.105
    102-03-11 3 0.6 DC24 6 0.25 96 UL3398 AWG26 B 10000 1.95×10-6 3.25×10-6 2300 3×106 0.009 0.022 0.02 0.103
    102-04-13 4 1.2 DC24 8 0.33 72 UL3398 AWG26 B 10000 4.38×10-6 1.41×10-5 4500 6×106 0.011 0.028 0.03 0.178
    102-04-15 4 1.2 DC24 8 0.33 72 UL3398 AWG26 B 500 6.15×10-6 1.41×10-5 4500 6×106 0.011 0.028 0.03 0.195
    102-04-11 4 1.2 DC24 8 0.33 72 UL3398 AWG26 B 10000 6.15×10-6 1.41×10-5 4500 6×106 0.011 0.028 0.03 0.191
    102-05-13 5 2.4 DC24 10 0.42 58 UL3398 AWG22 B 10000 9.08×10-6 3.15×10-5 9000 9×106 0.012 0.031 0.04 0.31
    102-05-15 5 2.4 DC24 10 0.42 58 UL3398 AWG22 B 500 1.38×10-5 3.15×10-5 9000 9×106 0.012 0.031 0.04 0.335
    102-05-11 5 2.4 DC24 10 0.42 58 UL3398 AWG22 B 10000 1.38×10-5 3.15×10-5 9000 9×106 0.012 0.031 0.04 0.325

    ※动摩擦转矩Td为相对速度100min-1时的数值。

    ※旋转部分转动惯量及质量为最大孔径时的数值。

    ※请将电源电压变动控制在线圈电压±10％以内。
