电磁离合器·制动器组件 126型（离合器·制动器＋电动机）
能够实现所需动作的离合器·制动器组件
设计复杂的结构时，有时会使用多个离合器和制动器。可以选择将离合器和制动器按所需数量组合使用以预先实现所需动作的离合器·制动器组件。另外，除了离合器与制动器的组合，还备有许多将这些组件与电动机或减速机等组合的机型。
设计复杂的结构时，有时会使用多个离合器和制动器。可以选择将离合器和制动器按所需数量组合使用以预先实现所需动作的离合器·制动器组件。另外，除了离合器与制动器的组合，还备有许多将这些组件与电动机或减速机等组合的机型。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载

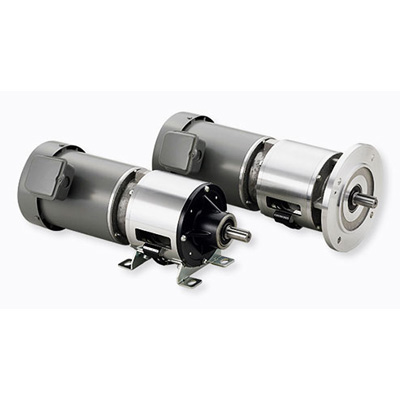

是在125型离合器和制动器组件的输入轴上直接连接通用三相电动机的型号，无需停止电动机即可反复起动·停止输出轴，与通过电动机进行的ON-OFF操作相比，可实现高疲频率断续运行。有关安装到轴上的方式，有底座形和法兰形可选。尤其是法兰形，因为安装面与通用法兰电动机的形状相同，因此可与减速机一体化。
| 型号 | 尺寸 |
电动机输出 [kW] 4極 |
动摩擦 转矩Td [N･m] |
静摩擦 转矩Ts [N･m] |
线圈(at20℃) | 耐热等级 |
旋转部分转动惯量 J [kg･m2] |
空隙再调整之前的总做功ET [J] |
电枢吸引时间 ta[s] |
转矩 上升时间 tp[s] |
转矩 消失时间 td[s] |
质量 [kg] |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电压[V] | 功率[W] | 电流[A] | 电阻[Ω] | ||||||||||||
| 126-06-4B-0.2kW | 06 | 0.2 | 5 | 5.5 | DC24 | 11 | 0.46 | 52 | B | 1.28×10-4 | 36×106 |
C:0.020 B:0.015 |
C:0.041 B:0.033 |
C:0.020 B:0.015 |
8.9 |
| 126-08-4B-0.4kW | 08 | 0.4 | 10 | 11 | DC24 | 15 | 0.63 | 38 | B | 3.70×10-4 | 60×106 |
C:0.023 B:0.016 |
C:0.051 B:0.042 |
C:0.030 B:0.025 |
13 |
| 126-10-4B-0.75kW-IE3 | 10 | 0.75 | 20 | 22 | DC24 | 20 | 0.83 | 29 | B | 1.40×10-3 | 130×106 |
C:0.025 B:0.018 |
C:0.063 B:0.056 |
C:0.050 B:0.030 |
20 |
| 126-12-4B-1.5kW-IE3 | 12 | 1.5 | 40 | 45 | DC24 | 25 | 1.09 | 23 | B | 3.85×10-3 | 250×106 |
C:0.040 B:0.027 |
C:0.115 B:0.090 |
C:0.065 B:0.050 |
41 |
| 126-16-4B-2.2kW-IE3 | 16 | 2.2 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 |
C:0.050 B:0.035 |
C:0.160 B:0.127 |
C:0.085 B:0.055 |
54 |
| 126-16-4B-3.7kW-IE3 | 16 | 3.7 | 80 | 90 | DC24 | 35 | 1.46 | 16 | B | 1.35×10-2 | 470×106 |
C:0.050 B:0.035 |
C:0.160 B:0.127 |
C:0.085 B:0.055 |
69 |
※ 0.2kW･0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。
※电机的输入电源为三相 AC 200V/50Hz、AC200V・AC220V/60Hz 。
※如果有通用电机的特殊电压(5电源规格)、极数差别等的要求，敬请咨询。
※动态摩擦扭矩 Td 为相对速度 100min-1 min 时的数值。
