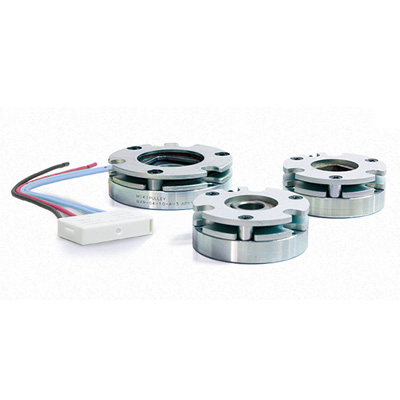

无励磁型制动器 BXR LE 型

停电时的紧急制动、长时间保持停止状态
是在不通电时靠弹簧的力量工作的电磁制动器，可在停电时的紧急制动、长时间保持停止状态、防止机械空转等方面发挥出色的性能。具有制动音轻、长寿命、紧凑而转矩大、制动力稳定可靠、可手动释放等优点。无励磁制动器分为制动用和保持用两种类型。

是无激磁动作型制动器，其前提是组合使用专用控制器，该专用控制器控制为克服制动器解除动作初期的弹簧挤压力所需的电能和为维持解除状态所需的电能。通过这种设计，具有节能、发热低和小型等许多优点

各种优点

通过与专用控制器配套使用，可得到各种优点。

采用厚度仅为本公司以往产品 1/2 的超薄型设计

厚度仅为本公司以往产品 BX 系列的 1/2。可在有限的空间大显身手。由于是沿轴向取出导线，因此可有效使用径向空间。

彻底的转子轻量化
转子的芯材采用高强度玻璃布，在确保足够强度的同时，实现了轻量化。

型号	尺寸	静摩擦转矩Ts[N･m]	线圈 (20℃时)								耐热等级	导线		最高转速[min^-1]	旋转部分转动惯量J[kg･m²]	允许制动做功Ebaℓ[J]	总制动做功ET[J]	电枢吸引时间(DC24V)ta[s]	电枢释放时间(DC7V)tar[s]	质量[kg]
			过励磁输出				稳态励磁输出					导线
			电压[V]	功率[W]	电流[A]	电阻[Ω]	电压[V]	功率[W]	电流[A]	电阻[Ω]		UL 样式	尺寸
BXR-015-10LE	015	0.06	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	3.34×10^-8	5	1000	0.020	0.020	0.03
BXR-020-10LE	020	0.14	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	5.56×10^-8	15	3000	0.035	0.020	0.06
BXR-025-10LE	025	0.32	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	1.56×10^-7	15	3000	0.035	0.020	0.08
BXR-035-10LE	035	0.62	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	4.83×10^-7	87	17000	0.050	0.020	0.12
BXR-040-10LE	040	1.32	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	6.32×10^-7	87	17000	0.060	0.020	0.16
BXR-050-10LE	050	3.20	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	1.51×10^-6	200	40000	0.060	0.020	0.40

无励磁型制动器 BXR LE 型

各种优点

通过与专用控制器配套使用，可得到各种优点。

采用厚度仅为本公司以往产品 1/2 的超薄型设计

厚度仅为本公司以往产品 BX 系列的 1/2。可在有限的空间大显身手。由于是沿轴向取出导线，因此可有效使用径向空间。

彻底的转子轻量化
转子的芯材采用高强度玻璃布，在确保足够强度的同时，实现了轻量化。

型号	尺寸	静摩擦转矩Ts[N･m]	线圈 (20℃时)								耐热等级	导线		最高转速[min^-1]	旋转部分转动惯量J[kg･m²]	允许制动做功Ebaℓ[J]	总制动做功ET[J]	电枢吸引时间(DC24V)ta[s]	电枢释放时间(DC7V)tar[s]	质量[kg]
			过励磁输出				稳态励磁输出					导线
			电压[V]	功率[W]	电流[A]	电阻[Ω]	电压[V]	功率[W]	电流[A]	电阻[Ω]		UL 样式	尺寸
BXR-015-10LE	015	0.06	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	3.34×10^-8	5	1000	0.020	0.020	0.03
BXR-020-10LE	020	0.14	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	5.56×10^-8	15	3000	0.035	0.020	0.06
BXR-025-10LE	025	0.32	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	1.56×10^-7	15	3000	0.035	0.020	0.08
BXR-035-10LE	035	0.62	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	4.83×10^-7	87	17000	0.050	0.020	0.12
BXR-040-10LE	040	1.32	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	6.32×10^-7	87	17000	0.060	0.020	0.16
BXR-050-10LE	050	3.20	24	16.5	0.688	35	7	1.4	0.200	35	F	UL3398	AWG26	6000	1.51×10^-6	200	40000	0.060	0.020	0.40
