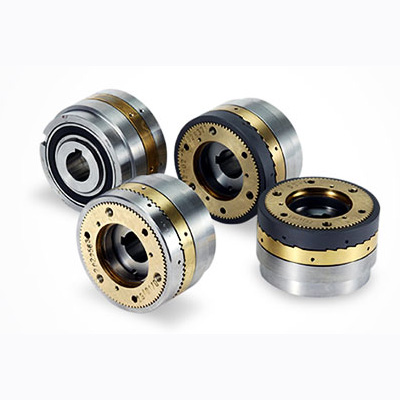

电磁齿式离合器 546型
电磁齿式离合器是通过齿的啮合来传递转矩的励磁型离合器。转矩传递通过齿的啮合进行,因此虽然外形小巧却能够传递非常大的转矩。分为可在全周随处啮合的全位置啮合和1次旋转中只可在1处啮合的固定位置连接。齿尖形状分为标准齿和锯齿,标准齿可不受旋转方向限制地使用,锯齿可以比标准齿更快的相对速度连接。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
电磁齿式离合器是通过齿的啮合来传递转矩的励磁型离合器。转矩传递通过齿的啮合进行,因此虽然外形小巧却能够传递非常大的转矩。分为可在全周随处啮合的全位置啮合和1次旋转中只可在1处啮合的固定位置连接。
型号 尺寸 转矩[N•m] 线圈(20℃时) 耐热等级 连接允许转速[min-1] 最高转速[min-1] 转动惯量J[kg・m2 齿数 电枢吸引时间ta[s] 电枢释放时间tar[s] 方位号码 质量[kg]
励磁电压[V] 功率[W] 电流[A] 电阻[Ω] NF NS 锯齿 转子 电枢 标准齿全位置 锯齿全位置
546-12-34 12 17.5 DC24 13.3 0.55 44.0 F 50 30 100 1500 6.6×10-5 6.0×10-5 200 25 0.035 0.040 6004 0.5
546-13-34 13 25 DC24 18.7 0.78 31.0 F 50 30 100 1500 1.5×10-4 1.2×10-4 220 30 0.040 0.050 6005 0.9
546-15-34 15 50 DC24 21.3 0.89 27.1 F 50 30 100 1500 3.7×10-4 3.7×10-4 260 36 0.060 0.060 6007 1.5
546-21-34 21 100 DC24 27.0 1.13 21.0 F 50 30 100 1500 8.7×10-4 5.2×10-4 290 36 0.080 0.070 6009 2.4
546-23-34 23 250 DC24 36.3 1.51 15.9 F 50 30 100 1500 2.06×10-3 1.85×10-3 280 38 0.090 0.080 6011 3.9
546-25-34 25 500 DC24 56.6 2.36 10.2 F 50 30 100 1500 4.88×10-3 4.51×10-3 250 40 0.100 0.090 6014 6.8
546-31-34 31 1000 DC24 79.7 3.32 7.2 F 50 30 100 1500 1.12×10-2 1.28×10-2 195 40 0.110 0.110 6017 11.1
546-32-34 32 2200 DC24 114.0 4.75 5.1 F 50 30 100 1500 2.87×10-2 2.92×10-2 186 40 0.120 0.130 6020 15.3

※电枢吸引时间和释放时间为无负载、静止状态下的参考值。依负载大小及连接时的运转状态,一般会变长。

※连接允许转速NF与NS分别表示标准齿全位置与标准齿单位置。
