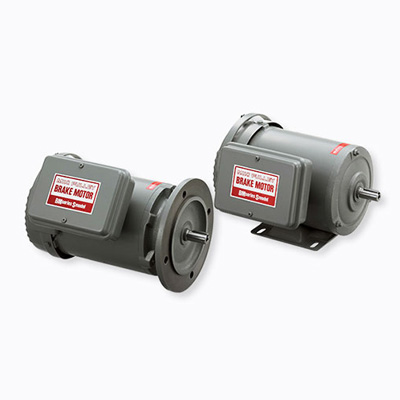

制动器电动机 BMS型
保持通用电动机尺寸的同时，内置制动器
是不改变通用电动机的尺寸而在内部装入励磁制动器或无励磁制动器的产品。其特点是内置小型电源，操作简便。
是不改变通用电动机的尺寸而在内部装入励磁制动器或无励磁制动器的产品。其特点是内置小型电源，操作简便。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是不改变通用电动机的尺寸而在内部装入无励磁制动器和小型电源装置的产品。是无励磁制动器型号，接通电源后电动机轴旋转，切断电流后电动机轴停止。可在停电时的紧急制动等方面发挥威力。另外，因为设有释放杆，即使在未接通电源的制动保持状态也可手动释放制动器。
| 型号 | 电机 | 制动器 | 旋转部分转动惯量 J［kg・m2］ | 允许制动功率Pba ℓ［W］ | 总制动做功ET［J］ | 工作时间 | 质量［kg］ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 框号 | 出力[kW]4極 | 转矩T[N・m] | 线圈（at20℃） | 耐热等级 | 空隙 | 电枢吸引时间ta[s] | 惰行时间 | ||||||||||
| 电压［V］ | 电流［A］ | 电阻［Ω］ | 功率［W］ | 规定値［mm］ | 界限値［mm］ | 同时切断［s］ | DC单独切断［s］ | ||||||||||
| BMS-024-NHBN | 63 | 0.2 | 2 | DC90 | 0.20 | 440 | 18 | B | 0.15～0.25 | 0.40 | 0.8×10-3 | 18 | 3.5×107 | 0.04 | 0.1 | 0.08 | 7.5 |
| BMS-024-NHFN | 63 | 0.2 | 2 | DC90 | 0.20 | 440 | 18 | B | 0.15～0.25 | 0.40 | 0.8×10-3 | 18 | 3.5×107 | 0.04 | 0.1 | 0.08 | 8.5 |
| BMS-044-NHB | 71 | 0.4 | 4 | DC90 | 0.28 | 324 | 25 | B | 0.15～0.25 | 0.40 | 1.5×10-3 | 26.2 | 7.0×107 | 0.05 | 0.1 | 0.08 | 10 |
| BMS-044-NHF | 71 | 0.4 | 4 | DC90 | 0.28 | 324 | 25 | B | 0.15～0.25 | 0.40 | 1.5×10-3 | 26.2 | 7.0×107 | 0.05 | 0.1 | 0.08 | 11 |
| BMS-074-HPB | 80 | 0.75 | 8 | DC90 | 0.33 | 270 | 30 | B | 0.20～0.30 | 0.50 | 4.3×10-3 | 29.4 | 12.5×107 | 0.05 | 0.14 | 0.09 | 16.5 |
| BMS-074-HPF | 80 | 0.75 | 8 | DC90 | 0.33 | 270 | 30 | B | 0.20～0.30 | 0.50 | 4.3×10-3 | 29.4 | 12.5×107 | 0.05 | 0.14 | 0.09 | 19 |
| BMS-154-HPB | 90 | 1.5 | 15 | DC90 | 0.34 | 261 | 31 | B | 0.20～0.30 | 0.60 | 8.1×10-3 | 45.8 | 20.0×107 | 0.11 | 0.15 | 0.09 | 23 |
| BMS-154-HPF | 90 | 1.5 | 15 | DC90 | 0.34 | 261 | 31 | B | 0.20～0.30 | 0.60 | 8.1×10-3 | 45.8 | 20.0×107 | 0.11 | 0.15 | 0.09 | 26 |
※0.2kW･0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。（日立产机系统株式会社生产）
※电机的输入电源为三相 AC 200V/50Hz、AC200V・AC220V/60Hz 。
※制动电机的容许制动频率，请参考设计方面的确认事项页。关于详细频率，因其会根据负荷条件而有所变化，所以请通过选定计算进行确认。
