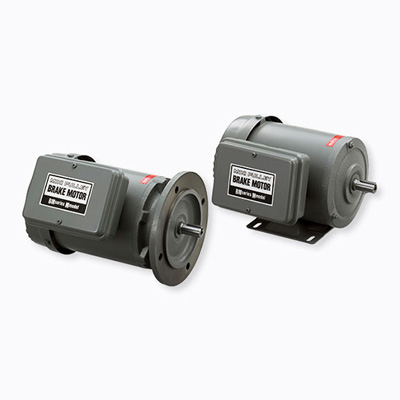

制动器电动机 BMM型
保持通用电动机尺寸的同时，内置制动器
是不改变通用电动机的尺寸而在内部装入励磁制动器或无励磁制动器的产品。其特点是内置小型电源，操作简便。
是不改变通用电动机的尺寸而在内部装入励磁制动器或无励磁制动器的产品。其特点是内置小型电源，操作简便。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是不改变通用电动机的尺寸而在内部装入励磁制动器和小型电源装置的产品。是励磁制动器型号，制动器线圈通电时对电动机轴进行制动。切断制动器线圈的电流时，制动器瞬间被释放。制动器转矩的传递采用恒载型板簧，能始终保持稳定的制动。
| 型号 | 电机 | 制动器 | 旋转部分转动惯量 J［kg・m2］ | 允许制动功率Pbaℓ［W］ | 总制动做功ET［J］ | 工作时间 | 质量［kg］ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 框号 | 出力［kW］4極 | 转矩T［N・m］ | 线圈（at20℃） | 耐热等级 | 空隙 | 电枢吸引时间ta［s］ | 电枢释放时间tar［s］ | |||||||||
| 电压［V］ | 电流［A］ | 电阻［Ω］ | 功率［W］ | 规定値［mm］ | 界限値［mm］ | |||||||||||
| BMM-024-NHBN | 63 | 0.2 | 2.5 | DC180 | 0.06 | 2956 | 11 | B | 0.10～0.20 | 0.30 | 0.9×10-3 | 11 | 5.0×107 | 0.015 | 0.015 | 7 |
| BMM-024-NHFN | 63 | 0.2 | 2.5 | DC180 | 0.06 | 2956 | 11 | B | 0.10～0.20 | 0.30 | 0.9×10-3 | 11 | 5.0×107 | 0.015 | 0.015 | 8 |
| BMM-044-NHB | 71 | 0.4 | 5 | DC180 | 0.07 | 2458 | 12.6 | B | 0.10～0.20 | 0.35 | 2.4×10-3 | 26.2 | 7.0×107 | 0.030 | 0.030 | 9 |
| BMM-044-NHF | 71 | 0.4 | 5 | DC180 | 0.07 | 2458 | 12.6 | B | 0.10～0.20 | 0.35 | 2.4×10-3 | 26.2 | 7.0×107 | 0.030 | 0.030 | 10 |
| BMM-074-HPB | 80 | 0.75 | 10 | DC180 | 0.089 | 2039 | 16 | B | 0.15～0.25 | 0.45 | 3.8×10-3 | 32.7 | 17.0×107 | 0.040 | 0.040 | 14.5 |
| BMM-074-HPF | 80 | 0.75 | 10 | DC180 | 0.089 | 2039 | 16 | B | 0.15～0.25 | 0.45 | 3.8×10-3 | 32.7 | 17.0×107 | 0.040 | 0.040 | 16.5 |
| BMM-154-HPB | 90 | 1.5 | 20 | DC180 | 0.123 | 1466 | 22.1 | B | 0.15～0.25 | 0.70 | 9.5×10-3 | 45.8 | 25.0×107 | 0.060 | 0.060 | 22 |
| BMM-154-HPF | 90 | 1.5 | 20 | DC180 | 0.123 | 1466 | 22.1 | B | 0.15～0.25 | 0.70 | 9.5×10-3 | 45.8 | 25.0×107 | 0.060 | 0.060 | 25 |
| BMM-224-HPB | 100 | 2.2 | 30 | DC180 | 0.167 | 1080 | 30 | B | 0.20～0.30 | 1.00 | 15.2×10-3 | 58.9 | 50.0×107 | 0.070 | 0.070 | 32 |
| BMM-224-HPF | 100 | 2.2 | 30 | DC180 | 0.167 | 1080 | 30 | B | 0.20～0.30 | 1.00 | 15.2×10-3 | 58.9 | 50.0×107 | 0.070 | 0.070 | 37 |
| BMM-374-HPB | 112 | 3.7 | 50 | DC180 | 0.17 | 1059 | 30.6 | B | 0.20～0.30 | 1.10 | 22.6×10-3 | 73.6 | 75.0×107 | 0.070 | 0.080 | 42 |
| BMM-374-HPF | 112 | 3.7 | 50 | DC180 | 0.17 | 1059 | 30.6 | B | 0.20～0.30 | 1.10 | 22.6×10-3 | 73.6 | 75.0×107 | 0.070 | 0.080 | 47 |
※ 0.2kW･0.4kW 的电机依据JIS C 4210、超过0.75kW 的电机为依据JIS C 4213 的全密闭外扇型电机。（日立产机系统株式会社生产）
※电机的输入电源为三相 AC 200V/50Hz、AC200V・AC220V/60Hz 。
※制动电机的容许制动频率，请参考设计方面的确认事项页。关于详细频率，因其会根据负荷条件而有所变化，所以请通过选定计算进行确认。
