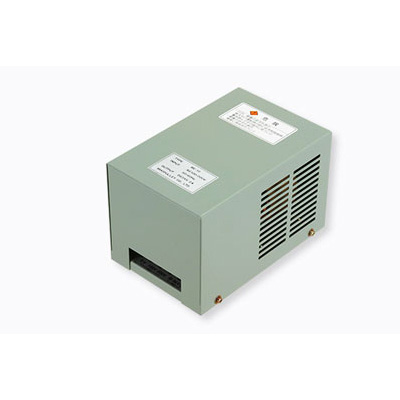

是额定电压为DC24V的电磁离合器·制动器控制用电源装置的基本型号，只需连接·输入AC100V或AC200V的电压，就能得到电磁离合器·制动器工作所需的DC24V电压。使用变压器进行绝缘·降压，以输出经全波整流的DC24V直流电压，是坚固且安全、高可靠性的电源装置。变压器与整流器紧凑地结合为一体，结构非常简单，便于进行维护。

型　　　　号			BE-05	BE-10	BE-20	BE-40	BER-05	BER-10	BER-20	BEZ-10		BEZ-20
尺寸/形状	参照尺寸列表		形状1	形状2	形状3	形状4	形状2	形状3	形状4	形状2		形状3
输入电压	AC　100　V	±10％ 50/60Hz	●	●	●	●	●	●	●	●	●	●	●
	AC　110　V									●	●	●	●
	AC　200　V		●	●	●	●	●	●	●	●	●	●	●
	AC　220　V									●	●	●	●
输出电压	变压器降压·单相全波整流·未平滑		DC　24　V				DC 24 V 2输出·内置继电器			DC　21.5　V
额定 ／ 功率	连续额定		25　W	50　W	100　W	200　W	25　W	50　W	100　W	56.6　W		114　W
尺寸设定	◎：可连接2个以上 ●：适用 △：是否适用依离合器·制动器的型号而定	01	◎	◎	◎	◎	●			◎	12	◎	12
		02	◎	◎	◎	◎	●			◎	13	◎	13
		03	◎	◎	◎	◎	●			◎	15	◎	15
		04	◎	◎	◎	◎	●			◎	21	◎	21
		05	◎	◎	◎	◎	●			●	23	◎	23
		06	●	◎	◎	◎	●			●	25	◎	25
		08	△	●	◎	◎	△	●			31	●	31
		10	△	●	◎	◎	△	●			32	●	32
		12		●	◎	◎		●
		14		△	●	◎		△
		16		△	●	◎		△	●
		18			●	◎			●
		20			△	●			△
		25			△	●			△
		31			△	●			△
		40				●			△
适用离合器·制动器	本公司离合器·制动器 额定电压DC24V		·励磁离合器·制动器 ·无励磁制动器 ·其他一般控制用				离合器·制动器组件切换控制用			齿式离合器专用
保护功能	输入侧 快速熔断保险丝		1　A	1　A	3　A	5　A	1　A	1　A	3　A	3　A	3　A	5　A	5　A
使用环境	无凝露		0　～　＋50　℃　　/　10　～　90　％RH
质 量	每1个产品		1.4　kg	2.4　kg	4.0　kg	6.4　kg	1.6　kg	3.0　kg	4.9　kg	3.4　kg	3.4　kg	4.4　kg	4.4　kg
