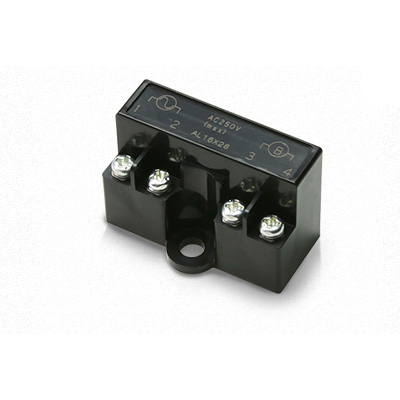

电磁离合器·制动器电源装置 BEW-S型
是以充分发挥MIKI PULLEY电磁离合器·制动器产品群的性能为目的而开发的电源装置。主要可以分为以励磁离合器·制动器的高频率运行为主要目的的电源装置和用于向无励磁制动器等供电的整流电源。可根据用途选择最合适的电源装置。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是额定电压为DC45/90/180V的无励磁制动器用小型电源装置，只需连接·输入AC100V·AC200V·AC400V的电压，就能得到无励磁制动器工作所需的直流电压。是限定功能、小巧轻便的型号，接线采用易于连接的端子台式，是只设定了输入侧和输出侧的简易型电源装置。
| 型 号 | BEW-2S | BEW-4S | |||||
|---|---|---|---|---|---|---|---|
| 输入电压 | AC100V | ±10％50/60Hz | ● | ● | |||
| AC200V | ● | ● | |||||
| AC400V | ● | ||||||
| 最大输入电压 | AC250V | AC250V | AC510V | AC510V | AC510V | ||
| 整流方式 | 半波整流 | ||||||
| 输出电压 | DC45V | DC90V | DC45V | DC90V | DC180V | ||
| 输出电流 | 环境温度20℃时（ ）内为60℃时 | DC1.0A（DC0.6A） | |||||
| 输出功率 | 环境温度20℃时（ ）内为60℃时 | 45W(25W) | 90W(50W) | 45W(25W) | 90W(50W) | 180W(100W) | |
| 尺寸设定 | 电压规格（ ）内为输入电压 | DC45V(AC100V) | DC90V(AC200V) | DC45V(AC100V) | DC90V(AC200V) | DC180V(AC400V) | |
| ●：适用 △：是否适用依离合器·制动器的型号而定 | 01 | ● | ● | ● | ● | ● | |
| 02 | ● | ● | ● | ● | ● | ||
| 03 | ● | ● | ● | ● | ● | ||
| 04 | ● | ● | ● | ● | ● | ||
| 05 | ● | ● | ● | ● | ● | ||
| 06 | ● | ● | ● | ● | ● | ||
| 08 | ● | ● | ● | ● | ● | ||
| 10 | ● | ● | ● | ● | ● | ||
| 12 | ● | ● | ● | ||||
| 14 | ● | ● | ● | ||||
| 16 | ● | ● | ● | ||||
| 18 | △ | △ | ● | ||||
| 20 | △ | △ | △ | ||||
| 25 | △ | △ | △ | ||||
| 适用离合器·制动器 | 本公司电磁离合器·制动器额定电压 DC45/90/180V | 无励磁制动器 | |||||
| 绝缘电阻 | 端子－本体之间 | DC500V 高阻表测量时 100MΩ | |||||
| AC1000V 50Hz 1分钟 | AC2000V 50Hz 1分钟 | ||||||
| 使用环境 | 无凝露 | -20～＋60℃ | |||||
| 质量 | 每1个产品 |
0.021kg |
|||||
