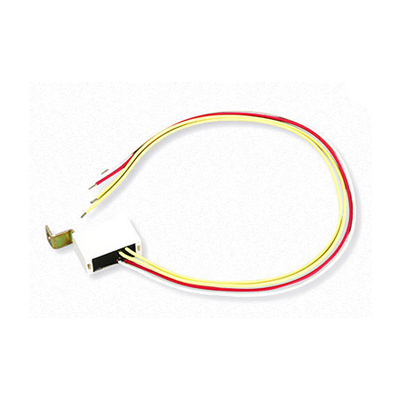

BEM-2H•4H型输入商业电源，在输出侧产生经半波整流后的直流电压。该电源装置的特点是由非常简单的电路构成且价格便宜，但电压脉动较大，因此电磁离合器·制动器的工作响应性容易发生偏差，通电时会发生嗡嗡声，与全波整流和平滑电源相比，电磁线圈的发热量会有增加倾向。
如果需要避免上述倾向，请考虑使用全波整流电源（BEM-2F型）和平滑电源，或变为DC24V规格。
BEM-2F型产生经全波整流后的直流电压。该电源装置的特点是与半波整流电源相比，电压脉动较小，电磁离合器·制动器的工作响应性不易发生偏差。
【输出电压的计算方法】
输出电压 ＝ 输入电压×a（系数）
※ a（系数） ＝ 0.45：半波整流 / 0.9：全波整流
（例）
BEM-2H・4H：AC200V × 0.45 = DC90V
BEM-2F ：AC100V × 0.9 = DC90V
如果电磁线圈的额定电压与上述计算得出的输出电压不一致，将无法获得规格所示的电磁离合器·制动器特性，请注意。
|
型号 |
BEM-2H |
BEM-4H |
BEM-2F |
||||||
|
输入电压 |
AC100V |
±10％ |
● |
● |
● |
||||
|
AC200V |
|
● |
|
● |
|
|
● |
||
|
AC400V |
● |
||||||||
|
输入电压范围 |
AC250V |
AC510V |
AC250V |
||||||
|
整流方式 |
整流方式 |
半波整流 |
全波整流 |
||||||
|
输出电压 |
DC45V |
DC90V |
DC45V |
DC90V |
DC180V |
DC90V |
DC180V |
||
|
输出电流 |
环境温度20℃时（ ）内为60℃时 |
DC1.0A（DC0.6A） |
DC1.0A（DC0.6A） |
DC1.0A（DC0.6A） |
|||||
|
输出功率 |
环境温度20℃时（ ）内为60℃时 |
45W(25W) |
90W(50W) |
45W(25W) |
90W(50W) |
180W(100W) |
90W(50W) |
180W(100W) |
|
|
尺寸设定 |
电压规格（ ）内为输入电压 |
DC45V(AC100V) |
DC90V(AC200V) |
DC45V(AC100V) |
DC90V(AC200V) |
DC180V(AC400V) |
DC90V(AC100V) |
DC180V(AC200V) |
|
|
●：适用 △：是否适用依离合器·制动器的型号而定 |
01 |
● |
● |
● |
● |
● |
● |
● |
|
|
03 |
● |
● |
● |
● |
● |
● |
● |
||
|
04 |
● |
● |
● |
● |
● |
● |
● |
||
|
05 |
● |
● |
● |
● |
● |
● |
● |
||
|
06 |
● |
● |
● |
● |
● |
● |
● |
||
|
08 |
● |
● |
● |
● |
● |
● |
● |
||
|
10 |
● |
● |
● |
● |
● |
● |
● |
||
|
12 |
|
● |
● |
● |
● |
● |
|||
|
14 |
● |
|
● |
● |
● |
● |
|||
|
16 |
|
● |
● |
● |
● |
● |
|||
|
18 |
△ |
|
△ |
● |
△ |
● |
|||
|
20 |
|
△ |
△ |
△ |
△ |
● |
|||
|
25 |
△ |
|
△ |
△ |
△ |
● |
|||
|
适用离合器·制动器 |
本公司电磁离合器·制动器额定电压 DC45/90/180V |
无励磁制动器 |
|||||||
|
绝缘电阻 |
端子－本体之间 |
DC500V 高阻表测量时 100MΩ |
|||||||
|
AC1500V 50Hz 1分钟 |
AC2200V 50Hz 1分钟 |
AC1500V 50Hz 1分钟 |
|||||||
|
导线 |
UL 样式 / 尺寸 |
UL3398・AWG22 |
UL3271・AWG22 |
UL3398・AWG22 |
|||||
|
使用环境 |
无凝露 |
－15～＋60℃ |
|||||||
|
质量 |
每1个产品 |
0.020kg |
0.021kg |
0.023kg |
|||||
