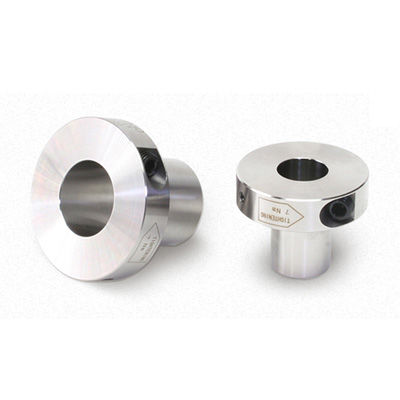

ETP BUSH (轴锁止) ETP-E Plus 型
本产品采用液压方式（油压式）只需1颗螺栓即可实现连接。轴与毂不使用键而利用摩擦实现连接，一举解决了键连接的缺点和难点。结构简单、装卸方便、能够实现正确定位和分度。可大幅度减少从设计至装配、调节和维护的作业。备有以能够用1颗螺栓进行安装且本同心度达到0.006mm的ETP-T为代表的各种型号。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
用一根螺栓将轴和轮毂简单、快速地连接。由于同心度为非常出色的 0.2mm，因此最适用于精度要求高、拆装频率高的部位。由于结构上为径向拧紧，因此不需要占用安装空间。
正确、简单的定位
压力介质使用的是安全性很高的食品机械用润滑剂（NSF H1认证产品），从而提升了在食品机械以及医疗机械上的安全性。（*针对ETP-E Plus R型号）
可在轴方向及旋转方向任意定位，很容易安装到需要同步调整的装置上。
设计上可以径向连接，节省了空间，有益于低慣性、紧凑、轻量的设计。
轴侧与轮毂侧的表面压力都很均匀，即使轮毂外径变小，也能保持很高的同心度。因此，即使用于高速旋转的场合，也能减少离心力导致的不平衡。
用一根螺栓按照规定的扭矩来固定，可切实进行安装。（*安装时请注意，轴和轮毂要完全接触，轴与轮毂的表面压力要适合，切实进行固定。）
压力介质使用的是安全性很高的食品机械用润滑剂（NSF H1认证产品），从而提升了在食品机械以及医疗机械上的安全性。（*针对ETP-E Plus R型号）
| 型号 | 轴公差 |
允许转矩 [N･m] |
允许推力 [N] |
允许径向载荷 [N] |
轴侧面压力 [N/mm2] |
毂侧面压力 [N/mm2] |
紧固转矩 [N･m] |
转动惯量 [kg ･m2] |
质量[kg] | |
|---|---|---|---|---|---|---|---|---|---|---|
| h7 | k6(j6) | |||||||||
| ETP-E-015-N | ● | 46 | 5100 | 500 | 90 | 70 | 7 | 0.042 × 10-3 | 0.16 | |
| ETP-E-019-N | ● | ○ | 85 | 7300 | 1000 | 90 | 70 | 7 | 0.063 × 10-3 | 0.20 |
| ETP-E-020-N | ● | 110 | 9100 | 1000 | 90 | 70 | 7 | 0.069 × 10-3 | 0.21 | |
| ETP-E-022-N | ● | ○ | 130 | 9600 | 1200 | 90 | 70 | 7 | 0.095 × 10-3 | 0.25 |
| ETP-E-024-N | ● | ○ | 190 | 13000 | 1400 | 90 | 70 | 7 | 0.109 × 10-3 | 0.26 |
| ETP-E-025-N | ● | 230 | 15000 | 1500 | 90 | 70 | 7 | 0.114 × 10-3 | 0.27 | |
| ETP-E-028-N | ● | ○ | 280 | 16000 | 1800 | 90 | 70 | 7 | 0.166 × 10-3 | 0.33 |
| ETP-E-030-N | ● | 380 | 21000 | 2000 | 90 | 70 | 7 | 0.185 × 10-3 | 0.35 | |
| ETP-E-032-N | ● | ○ | 440 | 22000 | 2200 | 90 | 70 | 7 | 0.244 × 10-3 | 0.41 |
| ETP-E-035-N | ● | 640 | 30000 | 2500 | 90 | 70 | 7 | 0.317 × 10-3 | 0.47 | |
| ETP-E-038-N | ● | ○ | 890 | 38000 | 2800 | 90 | 70 | 24 | 0.756 × 10-3 | 0.83 |
| ETP-E-040-N | ● | 1100 | 45000 | 3000 | 90 | 70 | 24 | 0.836 × 10-3 | 0.88 | |
| ETP-E-042-N | ● | ○ | 1100 | 43000 | 3200 | 90 | 70 | 24 | 0.959 × 10-3 | 0.95 |
| ETP-E-045-N | ● | 1400 | 51000 | 3500 | 90 | 70 | 24 | 1.152 × 10-3 | 1.03 | |
| ETP-E-048-N | ● | ○ | 1700 | 57000 | 4000 | 90 | 70 | 24 | 1.430 × 10-3 | 1.09 |
| ETP-E-050-N | ● | 1900 | 63000 | 4500 | 90 | 70 | 24 | 1.497 × 10-3 | 1.18 | |
| ETP-E-055-N | ● | ○ | 2400 | 71000 | 5000 | 90 | 70 | 24 | 2.130 × 10-3 | 1.46 |
| ETP-E-060-N | ● | 3300 | 90000 | 5300 | 90 | 70 | 24 | 3.089 × 10-3 | 1.79 | |
| ETP-E-070-N | ● | 5600 | 130000 | 6400 | 90 | 70 | 40 | 6.951×10-3 | 2.93 | |
| ETP-E-080-N | ● | 8700 | 180000 | 7500 | 90 | 70 | 40 | 10.02×10-3 | 3.58 | |
| ETP-E-090-N | ● | 12000 | 230000 | 8600 | 90 | 70 | 40 | 14.84×10-3 | 4.54 | |
| ETP-E-100-N | ● | 17000 | 280000 | 9700 | 90 | 70 | 40 | 21.00×10-3 | 5.51 | |
※支持轴公差 h7(g6･h6) 的尺寸已经用 ● 记号标出。此外，支持 k6(j6) 的尺寸为带有标记型号的可选项目。敬请注意。
※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。
※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。
※ETP-E-070-N～100-N为接单后生产。
