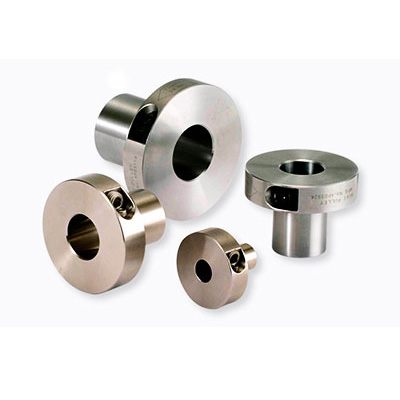

ETP BUSH (轴锁止) ETP-T型
本产品采用液压方式（油压式）只需1颗螺栓即可实现连接。轴与毂不使用键而利用摩擦实现连接，一举解决了键连接的缺点和难点。结构简单、装卸方便、能够实现正确定位和分度。可大幅度减少从设计至装配、调节和维护的作业。备有以能够用1颗螺栓进行安装且本同心度达到0.006mm的ETP-T为代表的各种型号。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
轴与毂的连接仅用1根压力螺杆就能方便·迅速地实现。简化了需要旋转方向·轴向定位的设备的装配，对需要反复安装·拆卸的部位也有效。另外，轴与毂的同心度达到0.006，能够实现超高精度的定位。
使用1根螺栓连接
同心度0.006，能够实现非常高精度的安装。
轴与毂的连接仅用1根压力螺杆就能方便·迅速地实现。
同心度0.006，能够实现非常高精度的安装。
| 型号 | 允许转矩[N•m] | 允许推力[N] | 允许径向载荷[N] | 轴侧面压力[N/mm2] | 毂侧面压力[N/mm2] | 紧固转矩[N•m] | 转动惯量[kg•m2] | 质量[kg] |
|---|---|---|---|---|---|---|---|---|
| ETP-T-15 | 40 | 5000 | 1000 | 90 | 70 | 12 | 0.09×10-3 | 0.25 |
| ETP-T-19 | 90 | 9000 | 1000 | 90 | 70 | 12 | 0.14×10-3 | 0.31 |
| ETP-T-20 | 120 | 12000 | 2000 | 90 | 70 | 12 | 0.15×10-3 | 0.32 |
| ETP-T-24 | 220 | 18000 | 2000 | 90 | 70 | 16 | 0.40×10-3 | 0.57 |
| ETP-T-25 | 290 | 23000 | 3000 | 90 | 70 | 16 | 0.44×10-3 | 0.60 |
| ETP-T-30 | 500 | 33000 | 4000 | 90 | 70 | 16 | 0.60×10-3 | 0.70 |
| ETP-T-35 | 800 | 45000 | 5000 | 90 | 70 | 16 | 1.00×10-3 | 1.00 |
| ETP-T-40 | 1200 | 60000 | 6000 | 90 | 70 | 24 | 1.70×10-3 | 1.30 |
| ETP-T-50 | 2000 | 94000 | 9000 | 90 | 70 | 24 | 2.70×10-3 | 1.70 |
| ETP-T-60 | 4000 | 133000 | 12000 | 90 | 70 | 40 | 5.00×10-3 | 2.50 |
| ETP-T-70 | 6500 | 186000 | 13000 | 90 | 70 | 40 | 8.80×10-3 | 3.60 |
| ETP-T-75 | 7800 | 208000 | 14000 | 90 | 70 | 40 | 11.60×10-3 | 4.20 |
| ETP-T-80 | 9000 | 225000 | 15000 | 90 | 70 | 40 | 14.37×10-3 | 4.77 |
| ETP-T-90 | 13000 | 288000 | 17000 | 90 | 70 | 60 | 24.07×10-3 | 6.48 |
| ETP-T-100 | 18000 | 360000 | 19000 | 90 | 70 | 80 | 37.02×10-3 | 8.41 |
※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。
※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。
※ETP-T-70、75、80、90、100为按订单生产产品。
