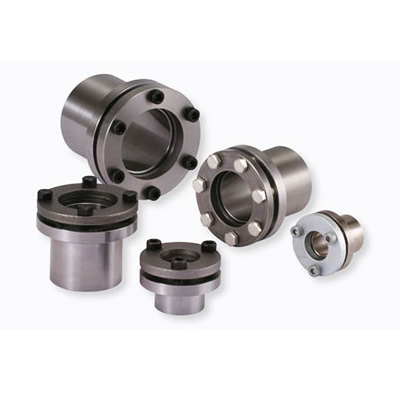

ETP BUSH (轴锁止) ETP-A型
本产品采用液压方式（油压式）只需1颗螺栓即可实现连接。轴与毂不使用键而利用摩擦实现连接，一举解决了键连接的缺点和难点。结构简单、装卸方便、能够实现正确定位和分度。可大幅度减少从设计至装配、调节和维护的作业。备有以能够用1颗螺栓进行安装且本同心度达到0.006mm的ETP-T为代表的各种型号。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
轴与毂的连接只需紧固配置在法兰面上的夹紧螺栓就能方便·迅速地实现。与机械方式相比，只需少量螺栓即可紧固，不会像机械方式那样发生滑裂，能够实现同心度0.05的高精度连接。
丰富的型号
以钢制为标准，备有简易防锈规格、不锈钢规格、短规格等丰富的型号。
以钢制为标准，备有简易防锈规格、不锈钢规格、短规格等丰富的型号。
| 型号 | 允许转矩[N•m] | 允许径向载荷[N] | 轴侧面压力[N/mm2] | 毂侧面压力[N/mm2] | 紧固转矩[N•m] | 转动惯量[kg•m2] | 质量[kg] |
|---|---|---|---|---|---|---|---|
| ETP-A-15 | 55 | 2500 | 90 | 80 | 6 | 0.018 × 10-3 | 0.1 |
| ETP-A-19 | 100 | 5800 | 90 | 80 | 8 | 0.046 × 10-3 | 0.17 |
| ETP-A-20 | 125 | 6600 | 90 | 80 | 8 | 0.046 × 10-3 | 0.16 |
| ETP-A-22 | 135 | 8200 | 90 | 80 | 8 | 0.065 × 10-3 | 0.19 |
| ETP-A-24 | 200 | 9800 | 90 | 80 | 8 | 0.067 × 10-3 | 0.2 |
| ETP-A-25 | 250 | 10600 | 90 | 80 | 8 | 0.071 × 10-3 | 0.19 |
| ETP-A-28 | 300 | 13100 | 90 | 80 | 8 | 0.12 × 10-3 | 0.26 |
| ETP-A-30 | 420 | 14700 | 90 | 80 | 8 | 0.14 × 10-3 | 0.29 |
| ETP-A-32 | 420 | 16300 | 90 | 80 | 8 | 0.20 × 10-3 | 0.35 |
| ETP-A-35 | 650 | 18800 | 90 | 80 | 8 | 0.25 × 10-3 | 0.4 |
| ETP-A-38 | 750 | 21200 | 90 | 80 | 8 | 0.31 × 10-3 | 0.43 |
| ETP-A-40 | 940 | 22800 | 90 | 80 | 8 | 0.44 × 10-3 | 0.55 |
| ETP-A-42 | 940 | 24400 | 90 | 80 | 8 | 0.47 × 10-3 | 0.55 |
| ETP-A-45 | 1290 | 26900 | 90 | 80 | 13 | 0.69 × 10-3 | 0.71 |
| ETP-A-48 | 1570 | 29300 | 90 | 80 | 13 | 0.83 × 10-3 | 0.78 |
| ETP-A-50 | 1900 | 30900 | 90 | 80 | 13 | 1.05 × 10-3 | 0.86 |
| ETP-A-55 | 2500 | 35000 | 90 | 80 | 13 | 1.43 × 10-3 | 1.06 |
| ETP-A-60 | 3400 | 39100 | 90 | 80 | 13 | 2.15 × 10-3 | 1.37 |
| ETP-A-65 | 3500 | 43100 | 90 | 80 | 13 | 3.10 × 10-3 | 1.67 |
| ETP-A-70 | 5200 | 47200 | 90 | 80 | 32 | 4.08 × 10-3 | 2.04 |
| ETP-A-75 | 6300 | 51300 | 90 | 80 | 32 | 5.50 × 10-3 | 2.42 |
| ETP-A-80 | 8800 | 55000 | 90 | 80 | 32 | 8.10 × 10-3 | 2.64 |
| ETP-A-90 | 11000 | 60000 | 90 | 80 | 32 | 12.2 × 10-3 | 3.54 |
| ETP-A-100 | 15500 | 62000 | 90 | 80 | 32 | 19.9 × 10-3 | 4.8 |
※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。
※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。
※ETP-A-75、80、90、100为按订单生产产品。
