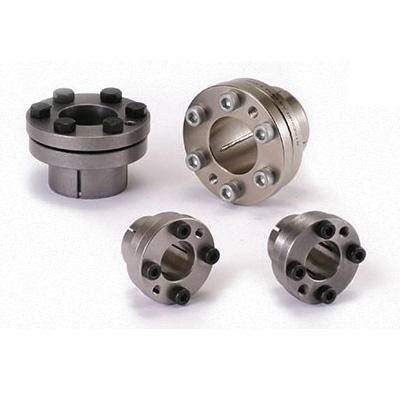

POSI LOCK PSL-K型

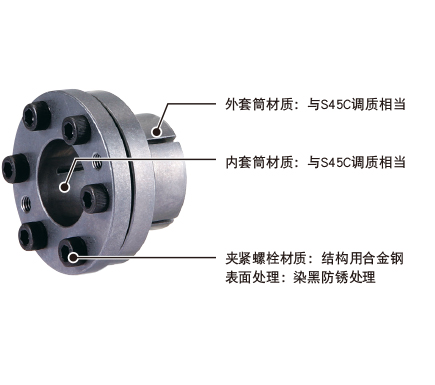

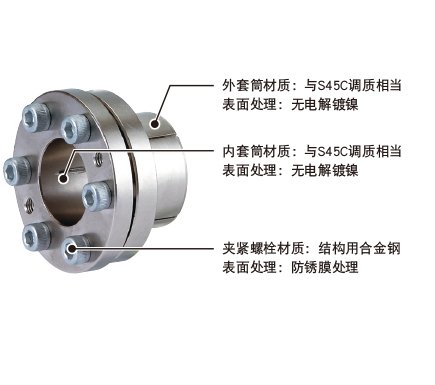

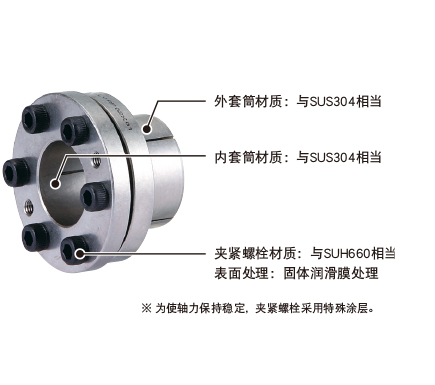

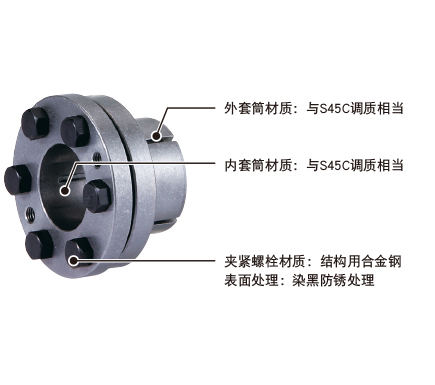

是利用锥度的机械型轴锁止,通过拧紧夹紧螺栓,使轴与毂紧密连接。另外,还利用内套筒中设置的槽以增强楔子作用,得到高传递转矩。备有简易防锈型和不锈钢规格的能够丰富的品种型号。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载





型号 允许转矩[N•m] 允许推力[N] 轴侧面压力[N/mm2] 毂侧面压力[N/mm2] 紧固转矩[N•m] 转动惯量[kg•m2] 质量[kg]
PSL-K-6 5.9 1950 160 80 2 2.5×10-6 0.037
PSL-K-6.35 6.2 1950 150 80 2 2.5×10-6 0.036
PSL-K-7 6.8 1950 130 80 2 2.5×10-6 0.035
PSL-K-8 23 5900 290 160 4 5.0×10-6 0.056
PSL-K-9 26 5900 260 160 4 5.0×10-6 0.053
PSL-K-9.525 28 5900 250 130 4 7.8×10-6 0.069
PSL-K-10 29 5900 230 130 4 7.7×10-6 0.068
PSL-K-11 32 5900 210 130 4 7.6×10-6 0.065
PSL-K-12 47 7800 260 160 4 10×10-6 0.076
PSL-K-12.7 50 7800 250 140 4 10×10-6 0.073
PSL-K-14 55 7800 220 140 4 13×10-6 0.083
PSL-K-15 95 12700 290 190 8 24×10-6 0.125
PSL-K-16 100 12700 270 180 8 27×10-6 0.130
PSL-K-17 110 12700 260 170 8 33×10-6 0.145
PSL-K-18 110 12700 240 170 8 32×10-6 0.140
PSL-K-19 120 12700 230 160 8 40×10-6 0.155
PSL-K-20 130 12700 220 160 8 39×10-6 0.150
PSL-K-22 210 19000 250 170 8 65×10-6 0.210
PSL-K-24 230 19000 230 160 8 76×10-6 0.220
PSL-K-25 240 19000 220 160 8 75×10-6 0.210
PSL-K-28 380 27000 220 160 14 203×10-6 0.390
PSL-K-30 400 27000 210 150 14 230×10-6 0.400
PSL-K-32 430 27000 190 140 14 260×10-6 0.425
PSL-K-35 630 36000 210 150 14 366×10-6 0.525
PSL-K-38 680 35700 210 160 14 426×10-6 0.580
PSL-K-40 720 36000 160 120 14 511×10-6 0.599
PSL-K-42 750 35700 170 130 14 561×10-6 0.657

※允许转矩是当推力为零时的数值,允许推力是当转矩为零时的数值。
