产品:减速机

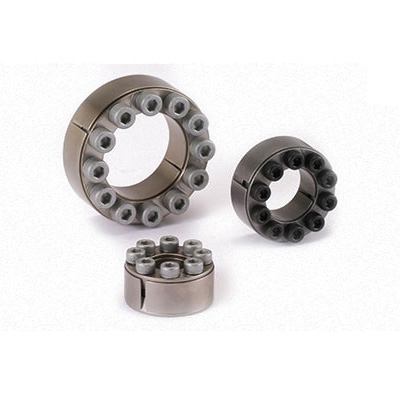

POSI LOCK PSL-G型
是与其他公司产品兼容性强的利用锥度的机械型轴锁止,通过拧紧夹紧螺栓,使轴与毂紧密连接。备有钢规格的标准型和简易防锈的无电解镀镍规格。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载

型号 允许转矩[N•m] 允许推力[N] 轴侧面压力[N/mm2] 毂侧面压力[N/mm2] 紧固转矩[N•m] 转动惯量[kg•m2] 质量[kg]
PSL-G-19 289 30500 250 101 17 0.70×10-4 0.22
PSL-G-20 305 30500 238 101 17 0.70×10-4 0.21
PSL-G-22 335 30500 216 101 17 0.69×10-4 0.20
PSL-G-24 411 34300 223 107 17 0.89×10-4 0.23
PSL-G-25 428 34300 214 107 17 0.88×10-4 0.22
PSL-G-28 533 38100 212 108 17 1.28×10-4 0.26
PSL-G-30 571 38100 198 108 17 1.25×10-4 0.25
PSL-G-32 731 45700 223 119 17 1.80×10-4 0.30
PSL-G-35 800 45700 204 119 17 1.74×10-4 0.28
PSL-G-38 1020 53500 220 129 17 2.43×10-4 0.34
PSL-G-40 1070 53500 209 129 17 2.37×10-4 0.32
PSL-G-42 1680 80200 253 142 41 5.26×10-4 0.56
PSL-G-45 1800 80200 236 142 41 5.11×10-4 0.53
PSL-G-48 1920 80200 222 133 41 6.51×10-4 0.59
PSL-G-50 2010 80200 213 133 41 6.36×10-4 0.56
PSL-G-55 2570 93600 226 146 41 8.01×10-4 0.62
PSL-G-60 2810 93600 207 138 41 9.68×10-4 0.65
PSL-G-65 3090 95000 194 133 41 12.8×10-4 0.77
PSL-G-70 4800 137000 218 138 82 28.3×10-4 1.34
PSL-G-75 5160 138000 203 132 82 32.9×10-4 1.40
PSL-G-80 5510 138000 190 127 82 37.9×10-4 1.46
PSL-G-85 6500 153000 199 135 82 44.3×10-4 1.56
PSL-G-90 6880 153000 188 130 82 50.4×10-4 1.62
PSL-G-95 7940 167000 195 137 82 56.6×10-4 1.67
PSL-G-100 10100 202000 205 142 142 91.4×10-4 2.36
PSL-G-110 11100 202000 187 133 142 113.9×10-4 2.53
PSL-G-120 13500 225000 190 138 142 142.7×10-4 2.74

※允许转矩是当推力为零时的数值,允许推力是当转矩为零时的数值。
