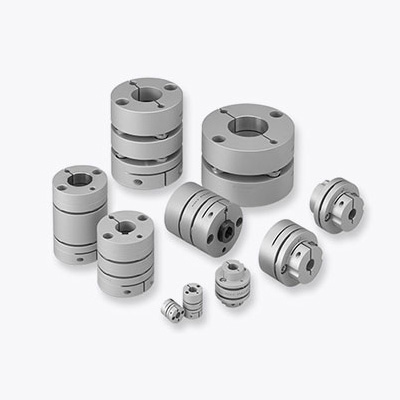

是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
夹紧毂的外径形状与所采用的孔径联动，孔径小则外径也随之缩小，将惯性控制在最低限度，最适合急加速运行。根据所采用的孔径组合，备有3种形状的型号。
与轴的连接采用夹紧方式，只需紧固左右各1根螺栓即完成安装。夹紧毂耐振动·冲击性强，可牢固连接，传动完全依靠摩擦结合进行，没有背隙。联轴器两侧的夹紧毂使用专用夹具进行定心，确保了同心度。
元件采用不锈钢材质的板簧，来自伺服电动机的热不易被传导到传动轴，可以减少因热膨胀导致的精度波动。
通过在伺服电动机的锥度轴上安装选配的锥度适配器，可使用夹紧毂进行连接。
可以指定长度，以匹配必要的轴间距离。
| 型号 | 形状类型 |
允许转矩 [N･m] |
允许误差 |
最高转速 [min-1] |
扭转弹性常数 [N･m/rad] |
轴向弹性常数 [N/mm] |
转动惯量 [kg･m2] |
质量[kg] | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 偏心[mm] | 偏角[゜] | 轴向[mm] | ||||||||
| SFC-002SA2 | C | 0.25 | 0.01 | 0.5 | ±0.04 | 10000 | 190 | 34 | 0.06×10-6 | 0.003 |
| SFC-005SA2 | C | 0.6 | 0.02 | 0.5 | ±0.05 | 10000 | 500 | 140 | 0.26×10-6 | 0.007 |
| SFC-010SA2 | C | 1 | 0.02 | 1 | ±0.1 | 10000 | 1400 | 140 | 0.58×10-6 | 0.011 |
| SFC-020SA2 | C | 2 | 0.02 | 1 | ±0.15 | 10000 | 3700 | 64 | 2.39×10-6 | 0.025 |
| SFC-025SA2 | C | 4 | 0.02 | 1 | ±0.19 | 10000 | 5600 | 60 | 3.67×10-6 | 0.029 |
| SFC-030SA2 | A | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 4.07×10-6 | 0.034 |
| B | 6.09×10-6 | 0.041 | ||||||||
| C | 8.20×10-6 | 0.049 | ||||||||
| SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.44×10-6 | 0.082 |
| SFC-040SA2 | A | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 16.71×10-6 | 0.077 |
| B | 22.55×10-6 | 0.085 | ||||||||
| C | 29.25×10-6 | 0.100 | ||||||||
| SFC-050SA2 | A | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 55.71×10-6 | 0.159 |
| B | 76.26×10-6 | 0.177 | ||||||||
| C | 99.03×10-6 | 0.206 | ||||||||
| SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.0×10-6 | 0.314 |
| SFC-060SA2 | A | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 145.9×10-6 | 0.283 |
| B | 205.0×10-6 | 0.326 | ||||||||
| C | 268.6×10-6 | 0.385 | ||||||||
| SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 710.6×10-6 | 0.708 |
| SFC-090SA2 | C | 180 | 0.02 | 1 | ±0.65 | 10000 | 100000 | 108 | 1236×10-6 | 0.946 |
| SFC-100SA2 | C | 250 | 0.02 | 1 | ±0.74 | 10000 | 120000 | 111 | 1891×10-6 | 1.202 |
※ 形状类型（A、B、C）根据顾客使用的孔径组合而定，顾客不可指定。
※ 根据轴紧固部位的保持力，允许转矩可能会受到限制，请在“标准孔径”中进行确认。
※ 最高转速未考虑动平衡。
※ 扭转弹性常数为元件部分单独的实测值。
※ 转动惯量及质量为最大孔径时的数值。
