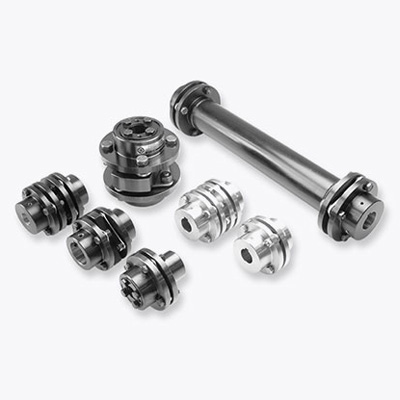

伺服挠性联轴器 SFS型
利用有限元方法进行彻底分析，超高刚性的金属板簧式
是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是采用钢材质主体的板簧型联轴器，是伺服挠性联轴器的基本型号。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型，和将双元件与中间法兰组合而成的浮动轴型。
丰富的产品线
因为是以部件单位交付，即便是在总装状态下无法安装的设计也可以毫无问题地使用。此外，还可根据需要装配好后发货。另外，各法兰在安装尺寸上有兼容性，因此可以实现一侧法兰为底孔产品、与键·定位螺钉型法兰和高精度摩擦连接的法兰相组合的订购方式。
备有高刚性的单元件型SFS S 和通过隔板配置两个元件、具有灵活性的双元件型SFS W，以及将双元件与中间法兰组合而成的浮动轴型SFS G。
底孔产品和键、定位螺钉产品可以选择无电解镀镍的表面处理。
采用摩擦连接的SFS S/W/G- □ M- □ M型因为是将套筒插入到法兰部内侧的设计，以套筒的外径为导套，能够实现高精度的安装。
因为是以部件单位交付，即便是在总装状态下无法安装的设计也可以毫无问题地使用。此外，还可根据需要装配好后发货。另外，各法兰在安装尺寸上有兼容性，因此可以实现一侧法兰为底孔产品、与键·定位螺钉型法兰和高精度摩擦连接的法兰相组合的订购方式。
| 型号 | 允许转矩[N•m] | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 轴向弹性常数[N/mm] | 转动惯量[kg・m2] | 质量[kg] | |
|---|---|---|---|---|---|---|---|---|
| 偏角[°] | 轴向[mm] | |||||||
| SFS-05S | 20 | 1 | ±0.6 | 25000 | 16000 | 43 | 0.11×10-3 | 0.30 |
| SFS-06S | 40 | 1 | ±0.8 | 20000 | 29000 | 45 | 0.30×10-3 | 0.50 |
| SFS-08S | 80 | 1 | ±1.0 | 17000 | 83000 | 60 | 0.87×10-3 | 1.00 |
| SFS-09S | 180 | 1 | ±1.2 | 15000 | 170000 | 122 | 1.60×10-3 | 1.40 |
| SFS-10S | 250 | 1 | ±1.4 | 13000 | 250000 | 160 | 2.60×10-3 | 2.10 |
| SFS-12S | 450 | 1 | ±1.6 | 11000 | 430000 | 197 | 6.50×10-3 | 3.40 |
| SFS-14S | 800 | 1 | ±1.8 | 9500 | 780000 | 313 | 9.90×10-3 | 4.90 |
| SFS-05S-C | 15 | 1 | ±0.6 | 25000 | 16000 | 43 | 0.11×10-3 | 0.30 |
| SFS-06S-C | 30 | 1 | ±0.8 | 20000 | 29000 | 45 | 0.30×10-3 | 0.50 |
| SFS-08S-C | 60 | 1 | ±1.0 | 17000 | 83000 | 60 | 0.87×10-3 | 1.00 |
| SFS-09S-C | 135 | 1 | ±1.2 | 15000 | 170000 | 122 | 1.60×10-3 | 1.40 |
| SFS-10S-C | 190 | 1 | ±1.4 | 13000 | 250000 | 160 | 2.60×10-3 | 2.10 |
| SFS-12S-C | 340 | 1 | ±1.6 | 11000 | 430000 | 197 | 6.50×10-3 | 3.40 |
| SFS-14S-C | 600 | 1 | ±1.8 | 9500 | 780000 | 313 | 9.90×10-3 | 4.90 |
| SFS-06S-□M-□M | 40 | 1 | ±0.8 | 5000 | 29000 | 45 | 0.30×10-3 | 0.70 |
| SFS-08S-□M-□M | 80 | 1 | ±1.0 | 5000 | 83000 | 60 | 0.93×10-3 | 1.30 |
| SFS-09S-□M-□M | 180 | 1 | ±1.2 | 5000 | 170000 | 122 | 1.80×10-3 | 1.80 |
| SFS-10S-□M-□M | 250 | 1 | ±1.4 | 5000 | 250000 | 160 | 2.70×10-3 | 2.30 |
| SFS-12S-□M-□M | 450 | 1 | ±1.6 | 5000 | 430000 | 197 | 6.80×10-3 | 4.10 |
| SFS-14S-35M-35M | 580 | 1 | ±1.8 | 5000 | 780000 | 313 | 14.01×10-3 | 6.40 |
| SFS-06S-□M-11C | 40 | 1 | ±0.8 | 5000 | 29000 | 45 | 0.29×10-3 | 0.60 |
| SFS-06S-15M-16C | 40 | 1 | ±0.8 | 5000 | 29000 | 45 | 0.34×10-3 | 0.70 |
| SFS-08S-□M-16C | 80 | 1 | ±1.0 | 5000 | 83000 | 60 | 0.84×10-3 | 1.20 |
| SFS-09S-□M-16C | 180 | 1 | ±1.2 | 5000 | 170000 | 122 | 1.50×10-3 | 1.60 |
※最高转速未考虑动平衡。
※转动惯量及质量为最大孔径时的数值。
※SFS-□S的价格为带底孔价格。
※SFS-□S-C的价格为带标准孔加工规格的孔加工价格。
