伺服挠性联轴器 SFF型
利用有限元方法进行彻底分析，超高刚性的金属板簧式

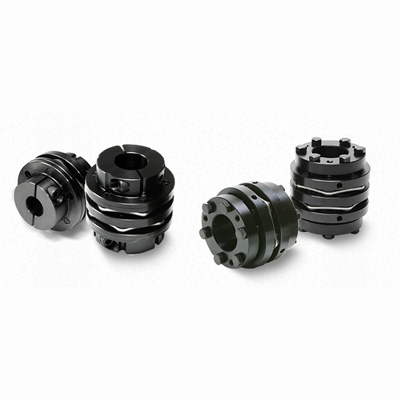

是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是采用钢材质主体的板簧式联轴器，扭转刚性极高，能够实现准确的轴旋转和超精密控制，为本公司联轴器产品种类中最适合于普通进给轴用途。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。
大直径对应摩擦连接
采用摩擦连接方式安装到轴上，只需按顺序紧固法兰端面的加压螺栓即可得到较高的连接力。另外，法兰外周面的钻孔中插入圆棒等，在防止追随转动的同时，可以进行安装。
联轴器两侧的法兰使用高精度专用夹具进行装配，确保了高水平的同心度。可以为缩短客户的装配作业时间作出贡献。
与以往型号的摩擦连接型相比，在套筒外周没有设置用于提高插入精度的导套，因此可以支持大直径轴。
采用摩擦连接方式安装到轴上，只需按顺序紧固法兰端面的加压螺栓即可得到较高的连接力。另外，法兰外周面的钻孔中插入圆棒等，在防止追随转动的同时，可以进行安装。
应对宽广的轴尺寸公差
轴的尺寸公差以h7级为基本，支持k6级、m6级、j6级等宽广的公差等级。
联轴器两侧的法兰使用高精度专用夹具进行装配，确保了高水平的同心度。可以为缩短客户的装配作业时间作出贡献。
| 型号 | 允许转矩[N･m] | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N･m/rad] | 轴向弹性常数[N/mm] | 转动惯量[kg･m2] | 质量[kg] | ||
|---|---|---|---|---|---|---|---|---|---|
| 偏心[mm] | 偏角[°] | 轴向[mm] | |||||||
| SFF-040SS-□B-□B-8N | 8 | 0.02 | 1 | ±0.2 | 18000 | 15000 | 174 | 0.03×10-3 | 0.17 |
| SFF-040SS-□B-□B-12N | 12 | 0.02 | 1 | ±0.2 | 18000 | 15000 | 174 | 0.03×10-3 | 0.17 |
| SFF-050SS-□B-□B-25N | 25 | 0.02 | 1 | ±0.3 | 18000 | 32000 | 145 | 0.10×10-3 | 0.36 |
| SFF-060SS-□B-□B-60N | 60 | 0.02 | 1 | ±0.3 | 18000 | 104000 | 399 | 0.22×10-3 | 0.52 |
| SFF-060SS-□B-□B-80N | 80 | 0.02 | 1 | ±0.3 | 18000 | 104000 | 399 | 0.23×10-3 | 0.49 |
| SFF-070SS-□B-□B-90N | 90 | 0.02 | 1 | ±0.5 | 18000 | 240000 | 484 | 0.40×10-3 | 0.72 |
| SFF-070SS-□B-□B-100N | 100 | 0.02 | 1 | ±0.5 | 18000 | 240000 | 484 | 0.42×10-3 | 0.67 |
| SFF-080SS-□B-□B-150N | 150 | 0.02 | 1 | ±0.5 | 17000 | 120000 | 96 | 0.79×10-3 | 1.04 |
| SFF-080SS-□B-□B-200N | 200 | 0.02 | 1 | ±0.5 | 17000 | 310000 | 546 | 1.25×10-3 | 1.40 |
| SFF-090SS-□B-□B-250N | 250 | 0.02 | 1 | ±0.6 | 15000 | 520000 | 321 | 1.54×10-3 | 1.62 |
| SFF-090SS-□B-□B-300N | 300 | 0.02 | 1 | ±0.6 | 15000 | 520000 | 321 | 1.58×10-3 | 1.53 |
| SFF-100SS-□B-□B-450N | 450 | 0.02 | 1 | ±0.65 | 13000 | 740000 | 540 | 3.27×10-3 | 2.53 |
| SFF-120SS-□B-□B-600N | 600 | 0.02 | 1 | ±0.8 | 11000 | 970000 | 360 | 6.90×10-3 | 3.78 |
※ 最高转速未考虑动平衡。
※ 转动惯量及质量为最大孔径时的数值。
※ 扭转弹性常数为单个元件的数值。
