伺服挠性联轴器 SFM型
利用有限元方法进行彻底分析，超高刚性的金属板簧式
是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载

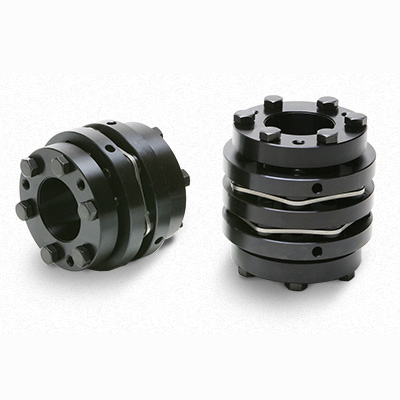

为了能够满足机床主轴用途而开发的型号，是符合高精度·高速要求的板簧联轴器。为了支持高精度安装，不仅在法兰部，还在加压法兰上也设置了定心机构，并且为了减少高速旋转时的风噪声，还用法兰覆盖板簧外围，构成了凹凸较少的形状。备有超高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。
最高转速20000min- 1
可通过选配件进行平衡修正。能够可靠支持高速旋转。
针对高速运行的专用设计，实现最高转速20000min-1。能够在高速旋转时确保稳定的传动。
采用摩擦连接方式安装到轴上，只需按顺序紧固法兰端面的加压螺栓即可得到较高的连接力。另外，加压法兰上设置有定心机构，可轻松实现高精度的安装。
板簧外围用法兰覆盖，还采用了将加压螺栓埋入加压法兰内的设计，以目前技术水平最大限度地减少了外周和端面的凹凸。可大幅降低高速旋转时的风噪声。
轴的尺寸公差以h7级为基本，支持k6级、m6级、j6级等宽广的公差等级。
可通过选配件进行平衡修正。能够可靠支持高速旋转。
| 型号 | 允许转矩[N•m] | 允许误差 |
最高转速 [min-1] |
扭转弹性常数[N•m/rad] | 轴向弹性常数[N/mm] | 转动惯量[kg•m2] | 质量[kg] | ||
|---|---|---|---|---|---|---|---|---|---|
|
偏心 [mm] |
偏角 [°] |
轴向 [mm] |
|||||||
| SFM-060SS-□B-□B-60N | 60 | 0.02 | 1 | ±0.3 | 24000 | 104000 | 399 | 0.22×10-3 | 0.52 |
| SFM-060SS-□B-□B-80N | 80 | 0.02 | 1 | ±0.3 | 24000 | 104000 | 399 | 0.23×10-3 | 0.49 |
| SFM-070SS-□B-□B-90N | 90 | 0.02 | 1 | ±0.5 | 24000 | 240000 | 484 | 0.40×10-3 | 0.72 |
| SFM-070SS-□B-□B-100N | 100 | 0.02 | 1 | ±0.5 | 24000 | 240000 | 484 | 0.42×10-3 | 0.67 |
| SFM-080SS-□B-□B-150N | 150 | 0.02 | 1 | ±0.5 | 24000 | 120000 | 96 | 0.79×10-3 | 1.04 |
| SFM-080SS-□B-□B-200N | 200 | 0.02 | 1 | ±0.5 | 24000 | 310000 | 546 | 1.25×10-3 | 1.40 |
| SFM-090SS-□B-□B-250N | 250 | 0.02 | 1 | ±0.6 | 24000 | 520000 | 321 | 1.54×10-3 | 1.62 |
| SFM-090SS-□B-□B-300N | 300 | 0.02 | 1 | ±0.6 | 24000 | 520000 | 321 | 1.58×10-3 | 1.53 |
| SFM-100SS-□B-□B-450N | 450 | 0.02 | 1 | ±0.65 | 20000 | 740000 | 540 | 3.27×10-3 | 2.53 |
| SFM-120SS-□B-□B-600N | 600 | 0.02 | 1 | ±0.8 | 20000 | 970000 | 360 | 6.90×10-3 | 3.78 |
※ 扭转弹性常数为单个元件的数值。
※ 转动惯量及质量为最大孔径时的数值。
