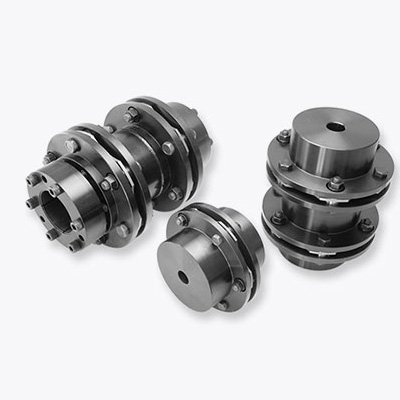

伺服挠性联轴器 SFH型
利用有限元方法进行彻底分析，超高刚性的金属板簧式
是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用在设计当时最新的有限元方法对板簧元件进行了彻底分析，得到了非常理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是高输出用途的板簧联轴器，最大尺寸的规格为法兰外径φ262mm、容许转矩8000N・m。备有高刚性的单元件型和配置有两个元件、中间用浮动轴连接的高弹性双单元浮动轴型。尤其是浮动轴可以根据客户的要求设定长度。
安装方法自由
因为是以部件单位交付，即便是在总装状态下无法安装的设计也可以毫无问题地使用。
以底孔产品为标准构成产品阵容，还可应对使用键或烧嵌的轴连接。并且还备有采用摩擦连接的SFH S/G-K-K型，可以自由选择安装方法。
因为是以部件单位交付，即便是在总装状态下无法安装的设计也可以毫无问题地使用。
| 型号 | 允许转矩[N•m] | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 轴向弹性常数[N/mm] | 转动惯量[kg・m2] | 质量[kg] | |
|---|---|---|---|---|---|---|---|---|
| 偏角[°] | 轴向[mm] | |||||||
| SFH-150S | 1000 | 1 | ±0.4 | 5900 | 1500000 | 244 | 12.60×10-3 | 4.71 |
| SFH-170S | 1300 | 1 | ±0.5 | 5100 | 2840000 | 224 | 26.88×10-3 | 7.52 |
| SFH-190S | 2000 | 1 | ±0.5 | 4700 | 3400000 | 244 | 43.82×10-3 | 10.57 |
| SFH-210S | 4000 | 1 | ±0.55 | 4300 | 4680000 | 508 | 68.48×10-3 | 13.78 |
| SFH-220S | 5000 | 1 | ±0.6 | 4000 | 5940000 | 448 | 102.53×10-3 | 18.25 |
| SFH-260S | 8000 | 1 | ±0.7 | 3400 | 10780000 | 612 | 233.86×10-3 | 29.66 |
※最高转速未考虑动平衡。
※转动惯量及质量为最大孔径时的数值。
