BAUMANN FLEX ZG・LM型

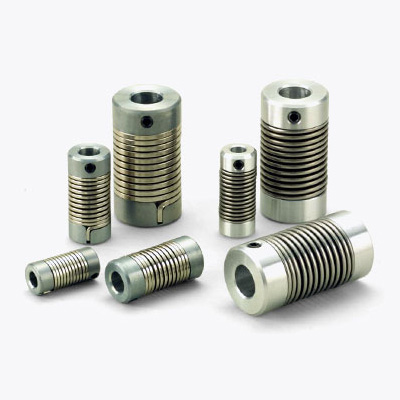

是用金属螺旋弹簧将安装在轴上的毂与毂相连接的联轴器，具有出色的挠曲性，实现了小型化和高转矩。型号有容许扭矩较小的BAUMANN MINI FLEX和轴与轴连接用的BAUMANN FLEX MM型、轴与法兰等连接用的BAUMANN FLEX MF型。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
有较低常用转矩的ZG型和LM型，挠曲性出色。尤其是LM型的超长型号（LM-1型）可容许偏角为14°。ZG型采用锌合金材质毂、方形钢线螺旋弹簧采用，LM型采用铝合金材质毂、圆形不锈钢线螺旋弹簧，可根据使用环境进行选择。
| 型号 | 转矩 | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 转动惯量[kg•m2] | 质量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| 常用[N•m] | 最大[N•m] | 偏心[mm] | 偏角[°] | 轴向[mm] | |||||
| ZG-6 | 0.15 | 0.3 | 0.5 | 5 | ±0.5 | 3000 | 0.17 | 1.95×10-7 | 0.020 |
| ZG-8 | 0.5 | 1.0 | 1.0 | 8 | ±1.0 | 3000 | 0.48 | 1.02×10-6 | 0.070 |
| ZG-14 | 1.5 | 3.0 | 1.2 | 8 | ±1.0 | 3000 | 1.70 | 1.15×10-5 | 0.130 |
※最高转速未考虑动平衡。
※转动惯量及质量为最大孔径时的数值。
