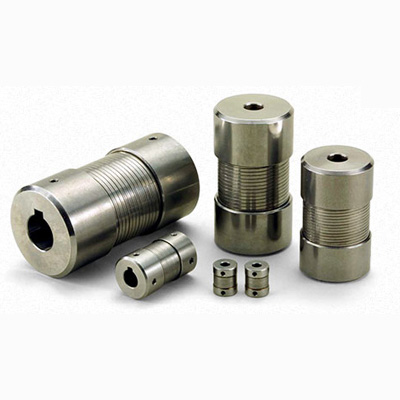

BAUMANN FLEX MM型
是用金属螺旋弹簧将安装在轴上的毂与毂相连接的联轴器，具有出色的挠曲性，实现了小型化和高转矩。型号有容许扭矩较小的BAUMANN MINI FLEX和轴与轴连接用的BAUMANN FLEX MM型、轴与法兰等连接用的BAUMANN FLEX MF型。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
金属螺旋弹簧部分采用3层结构，小巧而能传递高转矩。备有毂材质采用SUM24L或相当产品、螺旋弹簧材质采用钢琴线的型号（MM-K型）和为提高耐腐蚀性而采用不锈钢作为毂和螺旋弹簧的材质的型号（MM-K-S型），可根据使用环境进行选择。
| 型号 | 转矩 | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 转动惯量[kg•m2] | 质量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| 常用[N•m] | 最大[N•m] | 偏心[mm] | 偏角[°] | 轴向[mm] | |||||
| MM-6K | 2.5 | 5 | 0.3 | 3 | ＋0.6 | 20000 | 143 | 7.65×10-7 | 0.03 |
| MM-8K | 5 | 10 | 0.3 | 3 | ＋0.8 | 15000 | 286.5 | 4.08×10-6 | 0.07 |
| MM-12K | 10 | 20 | 0.4 | 3 | ＋1.0 | 12000 | 573 | 1.43×10-5 | 0.14 |
| MM-14K | 10 | 20 | 0.5 | 3 | ＋1.0 | 10000 | 573 | 2.47×10-5 | 0.15 |
| MM-16K | 20 | 40 | 0.6 | 3 | ＋1.2 | 9000 | 1146 | 6.12×10-5 | 0.30 |
| MM-19K | 20 | 40 | 0.7 | 3 | ＋1.2 | 8000 | 1146 | 8.42×10-5 | 0.32 |
| MM-20K | 40 | 80 | 0.7 | 3 | ＋1.6 | 7000 | 2292 | 1.99×10-4 | 0.70 |
| MM-24K | 40 | 80 | 0.9 | 3 | ＋1.6 | 7000 | 2292 | 2.63×10-4 | 0.75 |
| MM-25K | 90 | 180 | 0.9 | 3 | ＋2.0 | 6000 | 3438 | 5.66×10-4 | 1.25 |
| MM-28K | 90 | 180 | 1.0 | 3 | ＋2.0 | 6000 | 2865 | 5.77×10-4 | 1.35 |
| MM-30K | 150 | 300 | 1.1 | 3 | ＋2.5 | 5000 | 4297.5 | 1.39×10-4 | 2.10 |
| MM-35K | 220 | 440 | 1.2 | 3 | ＋3.2 | 4500 | 6303 | 3.01×10-4 | 3.50 |
| 型号 | 转矩 | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 转动惯量[kg•m2] | 质量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| 常用[N•m] | 最大[N•m] | 偏心[mm] | 偏角[°] | 轴向[mm] | |||||
| MM-6K-S | 2.5 | 5 | 0.3 | 3 | ＋0.6 | 20000 | 143 | 7.65×10-7 | 0.03 |
| MM-8K-S | 5 | 10 | 0.3 | 3 | ＋0.8 | 15000 | 286.5 | 4.08×10-6 | 0.07 |
| MM-12K-S | 10 | 20 | 0.4 | 3 | ＋1.0 | 12000 | 573 | 1.43×10-5 | 0.14 |
| MM-16K-S | 20 | 40 | 0.6 | 3 | ＋1.2 | 9000 | 1146 | 6.12×10-5 | 0.30 |
| MM-20K-S | 40 | 80 | 0.7 | 3 | ＋1.6 | 7000 | 2292 | 1.99×10-4 | 0.70 |
| MM-25K-S | 90 | 180 | 0.9 | 3 | ＋2.0 | 6000 | 3438 | 5.66×10-4 | 1.25 |
※最高转速未考虑动平衡。
※转动惯量及质量为最大孔径时的数值。
