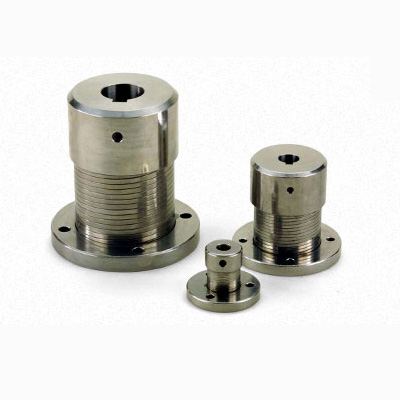

BAUMANN FLEX MF型
是用金属螺旋弹簧将安装在轴上的毂与毂相连接的联轴器，具有出色的挠曲性，实现了小型化和高转矩。型号有容许扭矩较小的BAUMANN MINI FLEX和轴与轴连接用的BAUMANN FLEX MM型、轴与法兰等连接用的BAUMANN FLEX MF型。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
金属螺旋弹簧部分采用3层结构，小巧而能传递高转矩的BAUMANN FLEX MM型的一侧的毂采用法兰结构，能够应对广泛的需求。材质与BAUMANN FLEX MM-K型相同，毂材质采用SUM24L或相当产品、螺旋弹簧材质采用钢琴线。
| 型号 | 转矩 | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 转动惯量[kg•m2] | 质量[kg] | |||
|---|---|---|---|---|---|---|---|---|---|
| 常用[N•m] | 最大[N•m] | 偏心[mm] | 偏角[°] | 轴向[mm] | |||||
| MF-8K | 5 | 10 | 0.3 | 3 | ＋0.8 | 15000 | 286.5 | 1.66×10-5 | 0.1 |
| MF-12K | 10 | 20 | 0.4 | 3 | ＋1.0 | 12000 | 573 | 3.32×10-5 | 0.16 |
| MF-16K | 20 | 40 | 0.6 | 3 | ＋1.2 | 9000 | 1146 | 9.18×10-5 | 0.31 |
| MF-20K | 40 | 80 | 0.7 | 3 | ＋1.6 | 7000 | 2292 | 2.12×10-4 | 0.5 |
| MF-25K | 90 | 180 | 0.9 | 3 | ＋2.0 | 6000 | 3438 | 5.33×10-4 | 0.9 |
| MF-30K | 150 | 300 | 1.1 | 3 | ＋2.5 | 5000 | 4297.5 | 1.35×10-3 | 1.7 |
| MF-35K | 220 | 440 | 1.2 | 3 | ＋3.2 | 4500 | 6303 | 2.86×10-3 | 2.8 |
※最高转速未考虑动平衡。
※转动惯量及质量为最大孔径时的数值。
