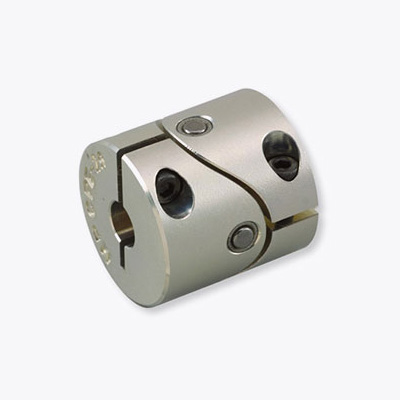

PARAFLEX CPE型
是主体采用铝合金的销·套筒式联轴器，各部件的刚性非常高，通过高精度销和Dry Metal（金属固态）的组合，将背隙降到了非常低的水平。各毂的结合为通用方式，因安装误差而引起的轴反力十分微小，另外，销和Dry Metal在摩擦面上的滑动也具有衰减效果。采用利用摩擦的夹紧方式安装到轴上，安装非常方便。备有最大可容许4°偏角的CPU型和最大可容许1°偏角的价廉物美的CPE型。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
是主体采用铝合金的销·套筒式联轴器，通过高精度销和Dry Metal（金属固态）的组合，将背隙降到了非常低的水平。为限制长度的紧凑设计，可容许偏角为1°。各毂的结合为通用方式，因安装误差而引起的轴反力十分微小，另外，销和Dry Metal在摩擦面上的滑动也具有減振效果。采用利用摩擦的夹紧方式安装到轴上，安装非常方便。
摩擦減振效果
采用销和金属衬套的结构，安装误差导致的轴反力十分微小。
销和金属衬套在摩擦面上的滑动具有減振效果。
采用销和金属衬套的结构，安装误差导致的轴反力十分微小。
| 型号 | 转矩 | 允许误差 | 最高转速[min-1] | 扭转弹性常数[N•m/rad] | 转动惯量[kg•m2] | 质量[kg] | ||
|---|---|---|---|---|---|---|---|---|
| 常用[N•m] | 最大[N•m] | 偏心[mm] | 偏角[°] | |||||
| CPE-19 | 0.7 | 1.4 | 0.2 | 1 | 6000 | 500 | 0.69×10-6 | 0.015 |
| CPE-29 | 2 | 4 | 0.2 | 1 | 6000 | 700 | 5.80×10-6 | 0.050 |
| CPE-39 | 5 | 10 | 0.2 | 1 | 6000 | 1900 | 18.50×10-6 | 0.080 |
※CPE-19的各转矩为孔径4mm以上时的数值。
※最高转速未考虑动平衡。
※转动惯量及质量为最大孔径时的数值。
