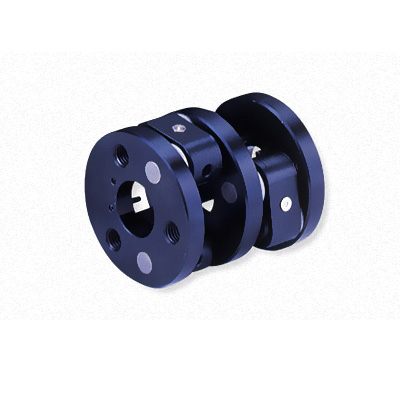

施密特联轴器DL型

以往多由花键轴和通用接头构成的轴心不同的传动，通过施密特联轴器实现了小型化且高效的传动。施密特联轴器是利用链杆的曲柄运动的轴心不同的联轴器，将从一侧的端面圆盘输入的动力通过链杆和中间圆盘，传递到另一侧的端面圆盘。轴心的移动量由链杆的长度决定，因此不仅能够在轴心不同的条件下进行传动，还可以实现旋转中的轴心的平行移动。

产品简介
产品特点
产品规格
产品尺寸
资料下载

利用链杆的曲柄运动的轴心不同的联轴器，将从一侧的端面圆盘输入的动力通过链杆和中间圆盘，传递到另一侧的端面圆盘。因为是通过链杆传动，反力十分微小，可容许最大±4mm的较大偏心。

型号	链杆数量	偏心量[mm]	允许转矩[N•m]	最高转速[min^-1]	转动惯量[kg•m²]	质量[kg]
DL 7.7-02	2×2	2	93	2000	7.75×10^-4	1.1
DL 7.9-03	2×2	3	135	1800	2.30×10^-3	1.7
DL 10.12-04	2×2	4	402	1600	9.98×10^-3	4.4
DL 13.14-04	2×2	4	706	1400	2.60×10^-2	9.1
DL 16.16-04	2×2	4	1230	1200	5.10×10^-2	13.9
DL 20.20-04	2×2	4	2310	1000	1.44×10^-1	24.1

※最高转速未考虑动平衡。
