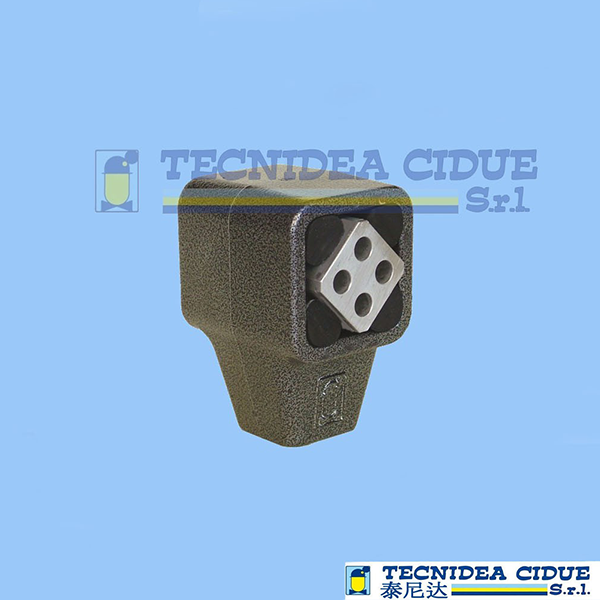

TB弹性驱动头
VIB TB 型弹性组件主要应用做联结杆的驱动头。与传统球形连接点相比，其弹性使得输送具有更大的渐进性。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
应用：VIB TB 型弹性组件主要应用做联结杆的驱动头。与传统球形连接点相比，其弹性使得输送具有更大的渐进性。
材料：尺寸为20、30、60、70、80 和100, 外壳为钢制；尺寸为40 和50, 外壳为铝制。尺寸从20 到70，内部方管为铝拉丝，尺寸为
80 和100，内部方管为钢制。
表面处理：外壳为烤炉涂漆，内部方管为RAL 涂漆覆盖。
注意问题：
材料：尺寸为20、30、60、70、80 和100, 外壳为钢制；尺寸为40 和50, 外壳为铝制。尺寸从20 到70，内部方管为铝拉丝，尺寸为
80 和100，内部方管为钢制。
表面处理：外壳为烤炉涂漆，内部方管为RAL 涂漆覆盖。
注意问题：
1. 样本中 n= 最大允许转速，为振动角小于5°，当振动角度α=±5°时；对应的振动角与转速的关系如下
| TB型号规格 | 允许最高转速 n（min–1） | |
| γ=±5° | γ=±6° | |
| 20 | 640 | 480 |
| 30 | 600 | 450 |
| 40 | 560 | 420 |
| 50 | 530 | 390 |
| 60 | 500 | 360 |
| 70 | 470 | 340 |
| 80 | 440 | 320 |
2. 最大转速下，允许的振动角不应超过 ±5.7°
安装说明：

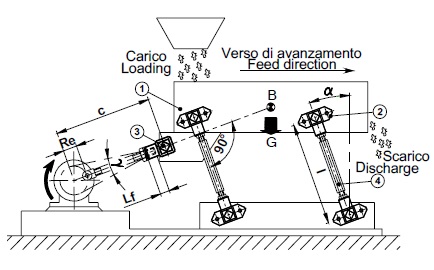

对于在槽底安装驱动接头TB，我们要求安装的槽体部位刚性要足够强，理想的是在槽底的安装部位焊接一块厚的，足够长的安装板。太薄且太短的安装板容易过早地产生破裂，同时也导致槽体被撕裂。安装的驱动头应该完全自由运动（摩擦连接）。由几只驱动头并联安装的驱动机构，所有驱动连杆必须保持相同的长度。驱动结构的驱动力方向应该与摇臂的中心线成直角（90°）。这种方式让设备运行更有效，平稳。螺纹段最低长度Lf=1.5-2S
