产品:减速机
WGN

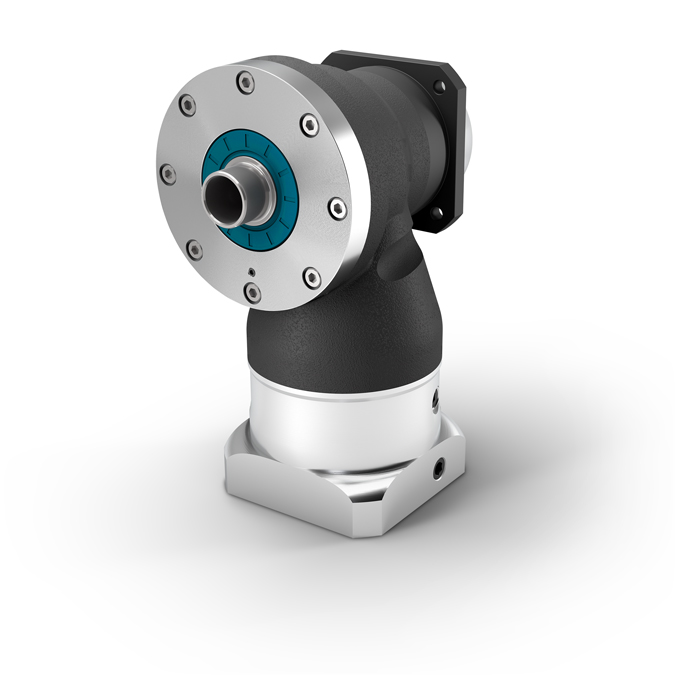

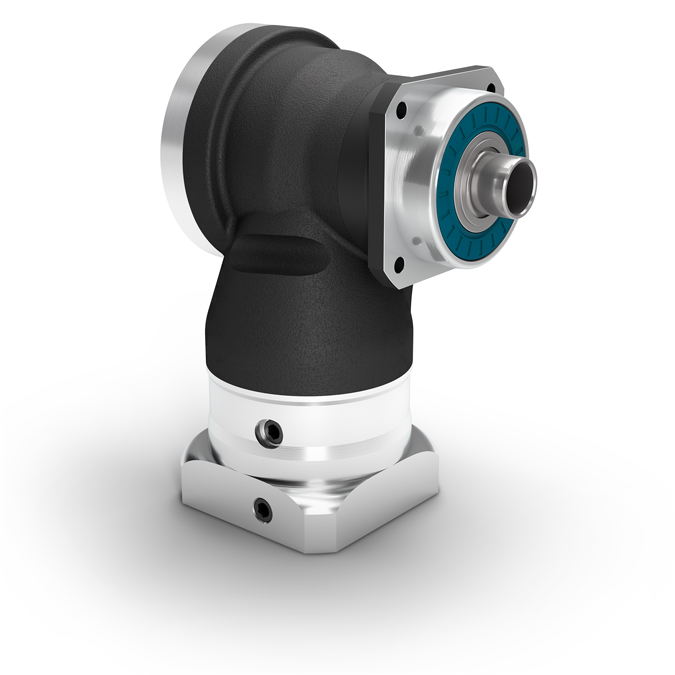

WGN 是一款运行极安静的空心轴输出准双曲面齿轮减速机。同时,

准双曲面齿轮可提高应用设备的工件表面的质量。使用一个涨紧套,

便可直接将其连接至应用上——简单、安全,提供了新的结构设计型式。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载

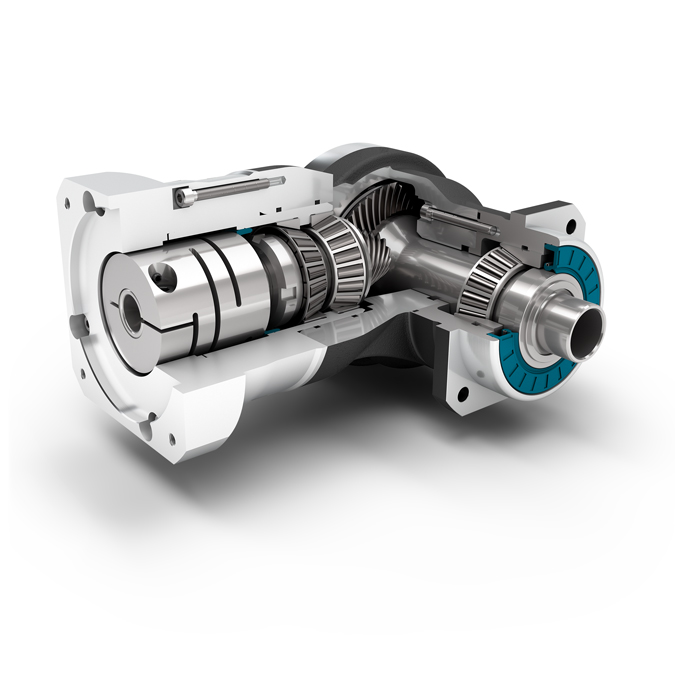

凭借我们带空心轴的转角型减速机,您可直接通过夹紧套件驱动机床轴。
在此我们依赖可靠的高精度螺旋形齿轮,为您实现直角传输扭矩与转速。
机床轴直接插到减速机空心轴内,并通过夹紧套件与此相连。
这样就能非常简单地实现摩擦配合连接——无需其他辅助结构,如中间法兰和联轴器。Neugart
带空心轴的转角型减速机可直接通过输出法兰内的贯通孔拧到机床上。
作为另一选项,也可为转角型减速机选择两端空心轴。这样一来,已经从机床轴穿出的管线也能穿过减速机。
因此您在提升灵活性的同时,也能利用带空心轴的伺服减速机保证您在机械设计上的多样性。
行星减速机与带空心轴的转角型减速机相结合实现更高的传动比。
由于其直角结构,带空心轴的转角型减速机也是使用节省空间的驱动元件来最佳设计有限空间的一种选择。为增加灵活性,
带空心轴的转角型行星减速机采用终身润滑,并且基于其设计可在所有空间位置安装和使用。因此,您可以不受驱动装置定位的限制,灵活设计结构空间。
转角型行星减速机的驱动法兰可个性化适配电机。
带空心轴的转角型减速机与伺服电机组成的紧凑型单元增加了灵活性。
运行十分安静
最佳表面质量
便捷、安全、力传递
安装时灵活度极高
完全密封
可通过空心轴敷设线缆
WGN070 WGN090 WGN115 WGN142
传动比 4, 5, 7, 8, 10
满载时效率 η % 95
最低工作温度 / 最高工作温度 Tmin / Tmax °C -25 / 90
防护等级 IP65
标准回程间隙 jt arcmin <5 <5 <5 <5
抗扭刚度 cg Nm /arcmin 1.6 - 2.2 4.2 - 5.7 9.2 - 12.4 23.5 - 31.5
减速机重量 mG kg 3 5 9.2 25
运行噪音 Qg dB(A) 66 67 68 70
WGN070 WGN090 WGN115 WGN142
输出轴直径 D3 mm 18 24 36 50
输出端定位凸台直径 D5 mm 60 70 90 130
空心轴直径 D24 mm 15 20 30 40
输出端法兰外方 Q1 mm 70 80 110 142
总长 L1 mm 122.5 143.5 178.0 217.0
输出轴轴长 L3 mm 33 34.5 48 54
