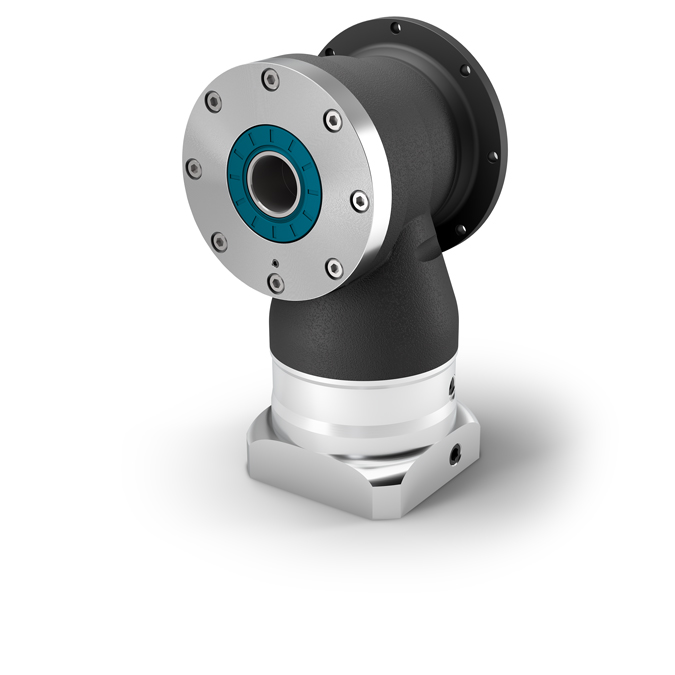

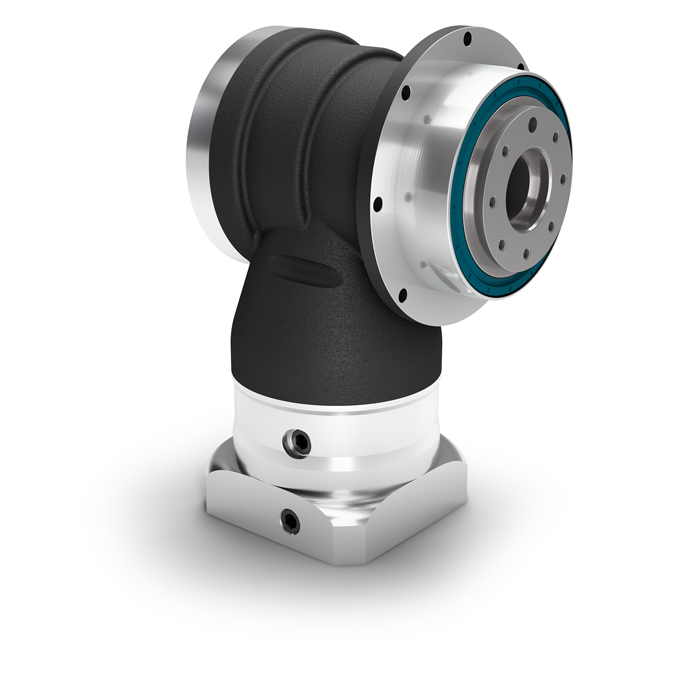

WPSFN
我们的 WPSFN 系列凭借其标准化的法兰接口能够极其轻松快 速地集成到系统当中。通过准双曲面齿轮以及斜齿行星系统，大大优化了同步运行性能以实现最佳的加工表面质量。最短的 直角型精密减速机，搭配集成的空心轴输出方式，带给您新的 输出端连接解决方案。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载
我们带输出法兰的转角型行星减速机以其紧凑的法兰接口而出众。
直角结构便于节省空间地定位驱动系统，从而为您提供最大限度的设计自由。
行星减速机输出侧的几何结构以最常见的工业机器人为导向。
依据 EN ISO 9409-1
确定尺寸的优点在于快速简便地连接符合该标准的其他驱动组件，如转盘、线性单元或联轴器。
由此便可简便快捷地建立带输出法兰的行星减速机与您机床的机械连接。此外，行星减速机与机床之间的连接还通过内置在输出法兰中的定位销孔予以保障。
由于设计紧凑，法兰输出轴不仅非常节省空间，还具有很高的扭转强度。减速机的这一有利特性在驱动转盘或其他组件时得到证实：即使运动方向交替变化，依然具有高精度并快速循环工作。
转角型行星减速机的驱动法兰可个性化适配电机。
转角型减速机与伺服电机组成的紧凑型单元增加了灵活性。
为增加结构灵活性，带输出法兰的转角型行星减速机采用终身润滑，并且基于其设计可在所有空间位置安装和使用。因此，您可以不受驱动装置定位的限制，灵活设计结构空间。
直角结构便于节省空间地定位驱动系统，从而为您提供最大限度的设计自由。
行星减速机输出侧的几何结构以最常见的工业机器人为导向。
依据 EN ISO 9409-1
确定尺寸的优点在于快速简便地连接符合该标准的其他驱动组件，如转盘、线性单元或联轴器。
由此便可简便快捷地建立带输出法兰的行星减速机与您机床的机械连接。此外，行星减速机与机床之间的连接还通过内置在输出法兰中的定位销孔予以保障。
由于设计紧凑，法兰输出轴不仅非常节省空间，还具有很高的扭转强度。减速机的这一有利特性在驱动转盘或其他组件时得到证实：即使运动方向交替变化，依然具有高精度并快速循环工作。
转角型行星减速机的驱动法兰可个性化适配电机。
转角型减速机与伺服电机组成的紧凑型单元增加了灵活性。
为增加结构灵活性，带输出法兰的转角型行星减速机采用终身润滑，并且基于其设计可在所有空间位置安装和使用。因此，您可以不受驱动装置定位的限制，灵活设计结构空间。
安装高度极低，节省空间
通过高等级轮齿提升质量
标准化的法兰接口，带空心轴
完全密封
运行十分安静
可安装在任意位置
通过高等级轮齿提升质量
标准化的法兰接口，带空心轴
完全密封
运行十分安静
可安装在任意位置
| WPSFN064 | WPSFN090 | WPSFN110 | WPSFN140 | 等级 | |||
|---|---|---|---|---|---|---|---|
| 传动比 | 4, 5, 7, 8, 10 | 1 | |||||
| 16, 20, 25, 28, 32, 35, 40, 50, 70, 100 | 2 | ||||||
| 满载时效率 | η | % | 93 - 94 | ||||
| 最低工作温度 / 最高工作温度 | Tmin / Tmax | °C | -25 / 90 | ||||
| 防护等级 | IP65 | ||||||
| 标准回程间隙 | jt | arcmin | <5 | <5 | <5 | <5 | |
| 降低回程间隙 | jt | arcmin | <3 | <3 | <3 | <3 | 2 |
| 抗扭刚度 | cg | Nm /arcmin | 1.9 - 6.9 | 4.0 - 20.5 | 10.1 - 44.0 | 26.0 - 111.0 | |
| 减速机重量 | mG | kg | 3.3 - 3.7 | 5.3 - 6.1 | 8.4 - 10.9 | 17.8 - 24 | |
| 运行噪音 | Qg | dB(A) | 66 | 67 | 68 | 70 | |
| WPSFN064 | WPSFN090 | WPSFN110 | WPSFN140 | 等级 | |||
|---|---|---|---|---|---|---|---|
| 输出端安装孔节圆直径 | D11 | mm | 31.5 | 50 | 63 | 80 | |
| 输出法兰定位凸台直径 | D13 | mm | 64 | 90 | 110 | 140 | |
| 输出法兰直径 | D14 | mm | 86 | 118 | 145 | 179 | |
| 空心轴直径 | D24 | mm | 17 | 25 | 35 | 50 | 1 |
| 总长 | L1 | mm | 104.5 | 132.0 | 153.5 | 201.5 | 1 |
| 122.5 | 139.5 | 154.0 | 224.0 | 2 | |||
| 输出法兰长度 | L13 | mm | 19.5 | 30.0 | 29.0 | 38.0 |
