WPLE
WPLE 在不断将经济型产品系列的优势发扬光大。凭借其紧凑但有力的结构形式，
它成为了动态多轴系统的理想选择。我们的直角减速机终生润滑免维护，
安装时简单易操作，堪称性价比之王。
它成为了动态多轴系统的理想选择。我们的直角减速机终生润滑免维护，
安装时简单易操作，堪称性价比之王。
- 产品简介
- 产品特点
- 产品规格
- 产品尺寸
- 资料下载

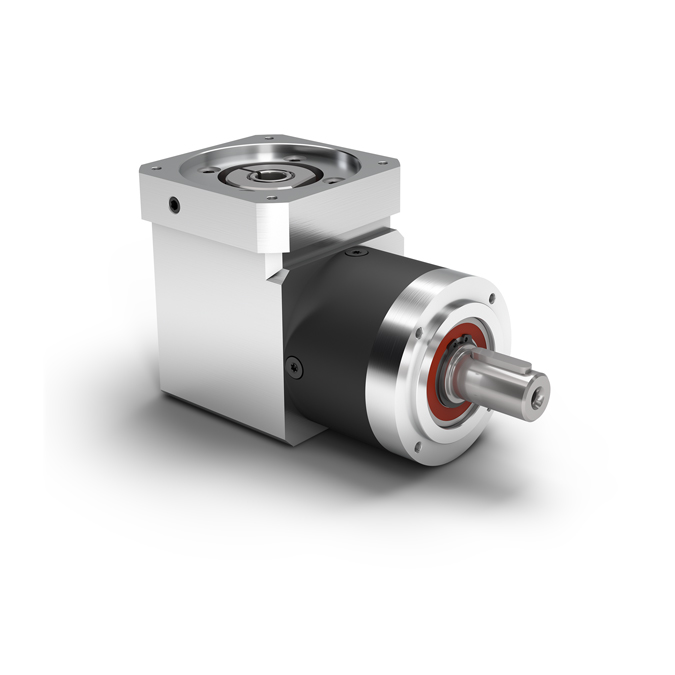

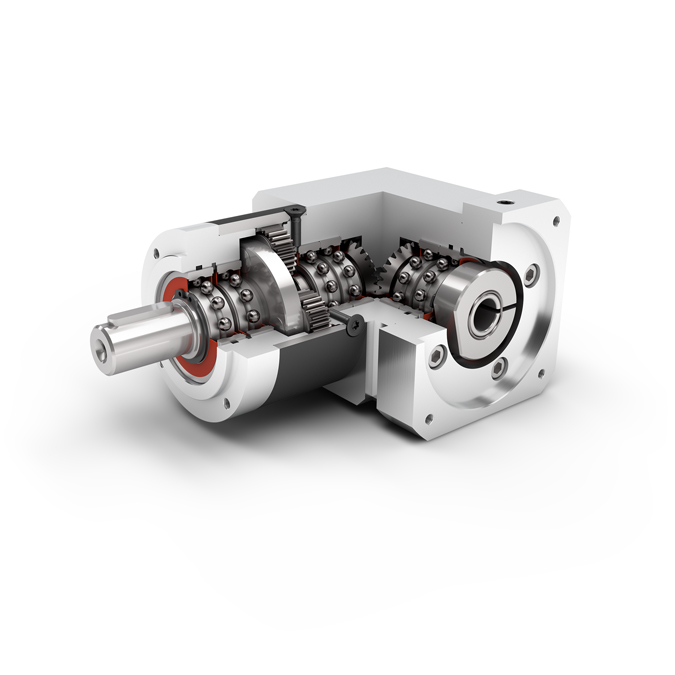

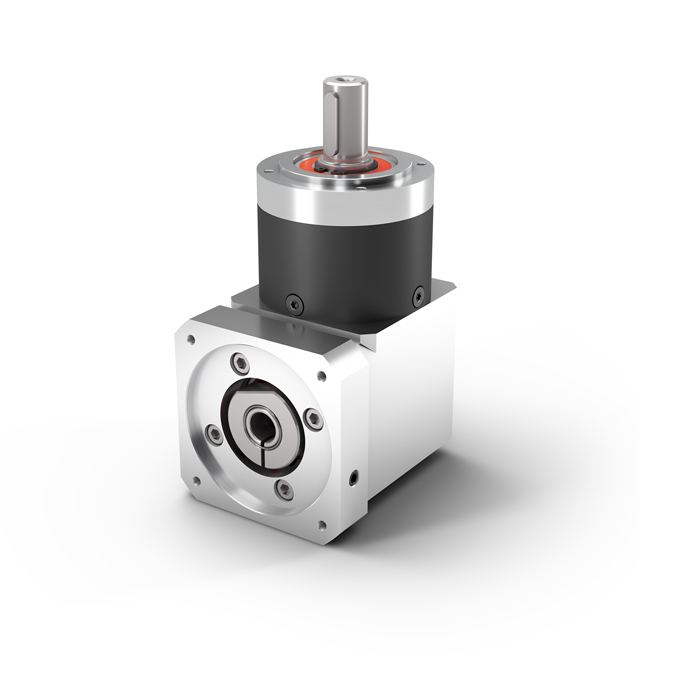

带输出轴的转角型行星减速机集中了紧凑的转角型减速机与传统的行星减速机的优点。
这款可灵活安装的转角型减速机为您提供紧凑式机械设计理念下的智能驱动解决方案。
转角型行星减速机输出轴的优点在于可靠地直角传输扭矩和转速。
在此您可选择通过带滑键的输出轴增加安全性的啮合连接或提供摩擦传动的光滑输出轴。
我们带输出轴的转角型行星减速机可以非常简便地与众多驱动元件相结合，如皮带轮、联轴器或线性轴。
带输出轴的转角型行星减速机驱动法兰可个性化适配您的电机。
带输出轴的行星减速机与伺服电机组成的紧凑型单元增加了灵活性。
根据具体应用，您可从我们产品的不同性能等级中选出适合您的转角型行星减速机。
低回程间隙的转角型行星减速机为您提供较高的定位精度，尤其是在反转运行时。
如需包含转角型行星减速机的经济型驱动解决方案，您可选择我们的经济型转角减速机。
可通过贯通孔或螺纹孔等各种连接方式将转角型行星减速机加装至您的应用。
为提高结构灵活性，带输出轴的转角型行星减速机采用终身润滑，并且基于其设计可在所有空间位置安装和使用。因此，您可以不受驱动装置定位的限制，灵活设计结构空间。
这款可灵活安装的转角型减速机为您提供紧凑式机械设计理念下的智能驱动解决方案。
转角型行星减速机输出轴的优点在于可靠地直角传输扭矩和转速。
在此您可选择通过带滑键的输出轴增加安全性的啮合连接或提供摩擦传动的光滑输出轴。
我们带输出轴的转角型行星减速机可以非常简便地与众多驱动元件相结合，如皮带轮、联轴器或线性轴。
带输出轴的转角型行星减速机驱动法兰可个性化适配您的电机。
带输出轴的行星减速机与伺服电机组成的紧凑型单元增加了灵活性。
根据具体应用，您可从我们产品的不同性能等级中选出适合您的转角型行星减速机。
低回程间隙的转角型行星减速机为您提供较高的定位精度，尤其是在反转运行时。
如需包含转角型行星减速机的经济型驱动解决方案，您可选择我们的经济型转角减速机。
可通过贯通孔或螺纹孔等各种连接方式将转角型行星减速机加装至您的应用。
为提高结构灵活性，带输出轴的转角型行星减速机采用终身润滑，并且基于其设计可在所有空间位置安装和使用。因此，您可以不受驱动装置定位的限制，灵活设计结构空间。
多轴系统中极高的动态性
无可比拟的性价比
安装时灵活度极高
经过终生润滑，因此免维护
精确啮合
无可比拟的性价比
安装时灵活度极高
经过终生润滑，因此免维护
精确啮合
| WPLE040 | WPLE060 | WPLE080 | WPLE120 | 等级 | |||
|---|---|---|---|---|---|---|---|
| 传动比 | 3, 4, 5, 7, 8, 10 | 1 | |||||
| 9, 12, 15, 16, 20, 25, 32, 40, 64 | 2 | ||||||
| 60, 80, 100, 120, 160, 200, 256, 320, 512 | 3 | ||||||
| 满载时效率 | η | % | 88 - 95 | ||||
| 最低工作温度 / 最高工作温度 | Tmin / Tmax | °C | -25 / 90 | ||||
| 防护等级 | IP54 | ||||||
| 标准回程间隙 | jt | arcmin | <21 - <28 | <16 - <21 | <13 - <17 | <11 - <15 | |
| 抗扭刚度 | cg | Nm /arcmin | 0.6 - 0.8 | 1.5 - 2.0 | 3.8 - 5.1 | 9.6 - 12.9 | |
| 减速机重量 | mG | kg | 0.5 - 0.7 | 1.7 - 2.1 | 4.4 - 5.5 | 12 - 16 | |
| 运行噪音 | Qg | dB(A) | 68 | 70 | 73 | 75 | |
| WPLE040 | WPLE060 | WPLE080 | WPLE120 | 等级 | |||
|---|---|---|---|---|---|---|---|
| 输出轴直径 | D3 | mm | 10 | 14 | 20 | 25 | |
| 输出端定位凸台直径 | D5 | mm | 26 | 40 | 60 | 80 | |
| 箱体直径 | D6 | mm | 40 | 60 | 80 | 115 | |
| 总长 | L1 | mm | 110.0 | 147.0 | 184.0 | 249.5 | 1 |
| 123.0 | 159.5 | 201.5 | 277.0 | 2 | |||
| 135.5 | 172.0 | 219.0 | 304.5 | 3 | |||
| 输出轴轴长 | L3 | mm | 26 | 35 | 40 | 55 |
