产品:减速机
PLFE

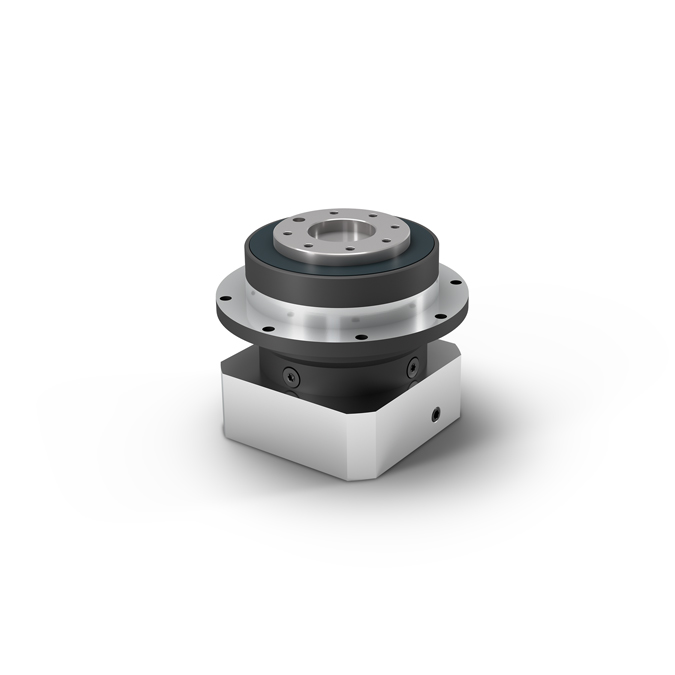

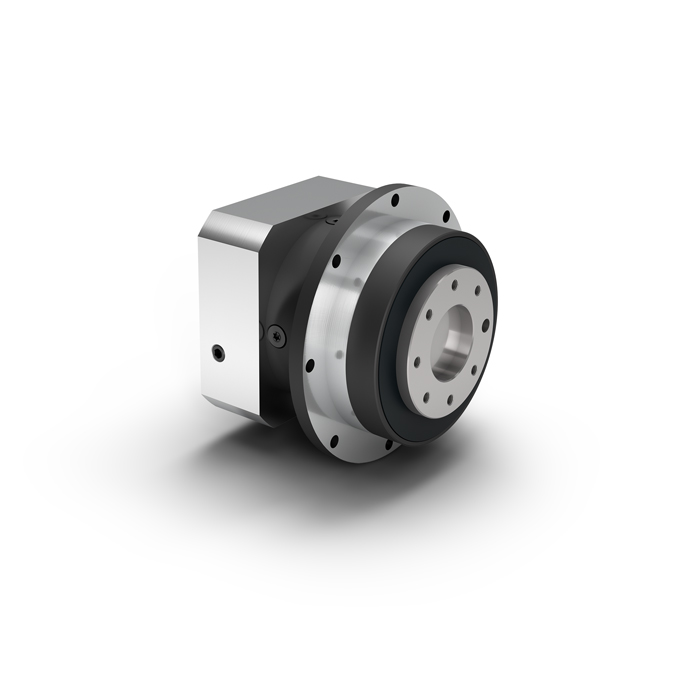

PLFE 是一款配有紧凑型法兰输出轴的行星减速机。

它可节省至少三分之一的空间,且扭转刚度提高了五倍。凭借其标准化的法兰接口,

该行星减速机的安装极其简便。内置的定位销孔还为固定时的安全性提供了额外的保障。
  • 产品简介
  • 产品特点
  • 产品规格
  • 产品尺寸
  • 资料下载
我们带输出法兰的行星减速机以其紧凑的法兰接口而出众。
法兰减速机输出侧的几何结构以最常见的工业机器人为导向。
依据 EN ISO 9409-1 确定尺寸的优点在于无需大规模的协调过程,即可快速简便地连接同样符合该标准的其他驱动组件,如法兰齿轮或联轴器。
该法兰减速机与您机床的机械连接可以非常简便快捷地完成。
此外,行星减速机与机床之间的连接还通过内置在输出法兰中的定位销孔予以保障。

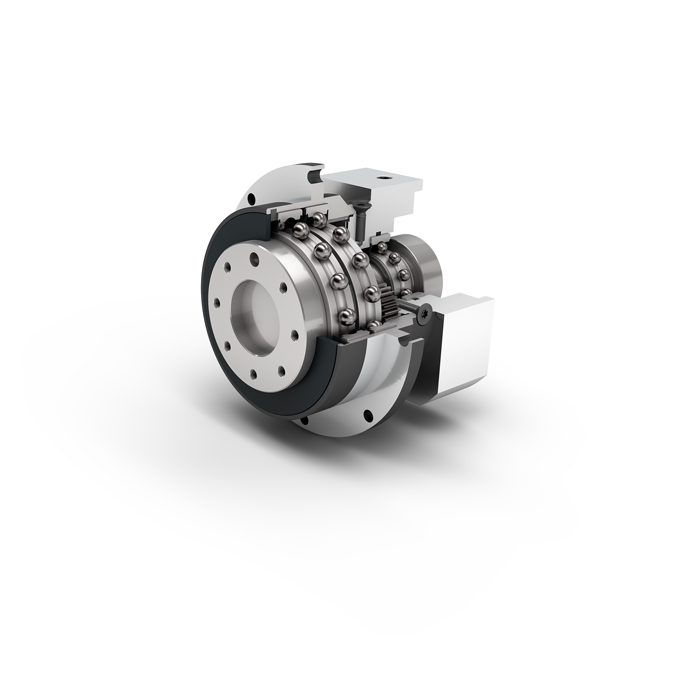

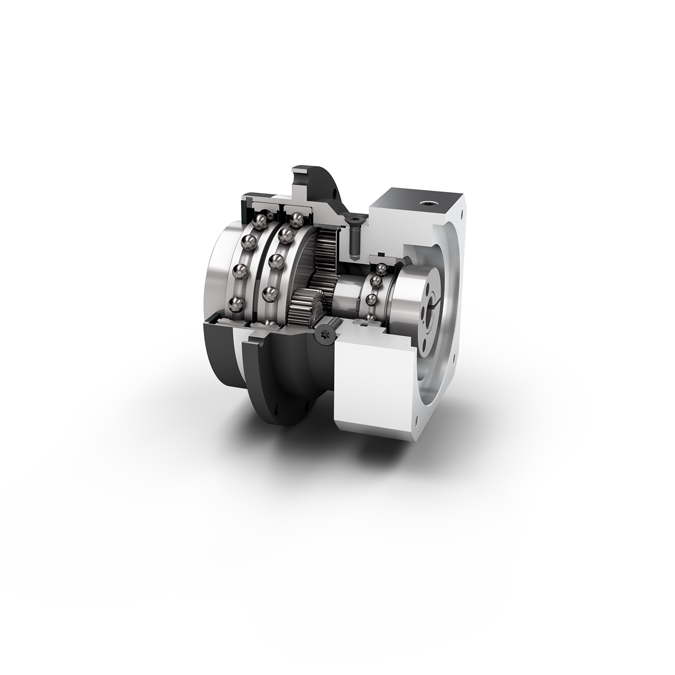

Neugart 法兰减速机的功能与结构类似带输出轴的行星减速机,但外形更加紧凑。因为其采用的是几何结构非常短的法兰轴,而非圆柱形输出轴。
另外,法兰输出轴还具有直径较大并可借此实现更高扭转强度的优点。
特别是对于运动方向交替变化的应用,
这款带输出法兰的行星减速机当属不二之选。如果与皮带轮相结合,
我们的法兰减速机也能搭配各种类型的皮带用于驱动系统。
基于带输出法兰的行星减速机多样化的应用范围,
我们也为您提供与您的性能要求相协调的不同解决方案。
其中包括带输出法兰的同轴精密型行星减速机,
采用直齿轮(在 PLFN 上)设计或噪音更小的斜齿轮(在 PSFN 上)设计。
借此可根据应用领域的不同,使减速机特征完美匹配您的需求。
凭借 PLFE,我们也为您提供分多种规格和传动比的产品,
作为对回程间隙有中等要求系统的解决方案。
行星减速机的驱动法兰可个性化适配电机。
法兰减速机与伺服电机组成的紧凑型单元提升了灵活性。
尽管这款减速机的整体长度较短,
但如果您需要更短小的带输出法兰的行星减速机,
可在此找到带输出法兰的转角型行星减速机。
小巧精致
超高的扭转刚度,适用于精密型驱动解决方案
安装快捷安全
两个领域的佼佼者
可安装在任意位置
精确啮合
PLFE064 PLFE090 PLFE110 等级
传动比 3, 4, 5, 7, 8, 10 1
9, 12, 15, 16, 20, 25, 32, 40, 64, 100 2
满载时效率 η % 97 - 98
最低工作温度 / 最高工作温度 Tmin / Tmax °C -25 / 90
防护等级 IP54
标准回程间隙 jt arcmin <10 - <12 <7 - <9 <7 - <9
抗扭刚度 cg Nm /arcmin 9.1 - 12.2 21.5 - 28.5 54.0 - 73.0
减速机重量 mG kg 1.1 - 1.5 2.9 - 3.3 7 - 9
运行噪音 Qg dB(A) 58 60 65
PLFE064 PLFE090 PLFE110
输出端安装孔节圆直径 D11 mm 31.5 50 63
输出法兰定位凸台直径 D13 mm 64 90 110
输出法兰直径 D14 mm 86 118 145
输出法兰长度 L13 mm 19.5 30.0 29.0
