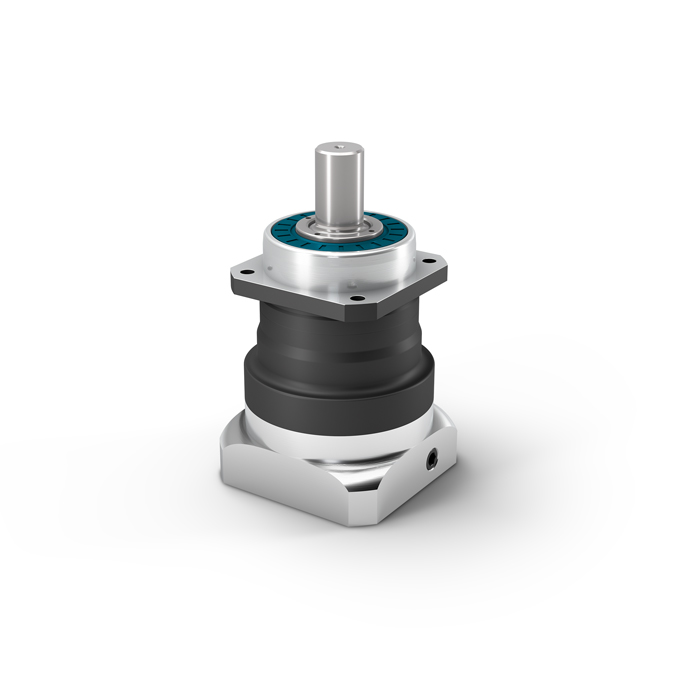

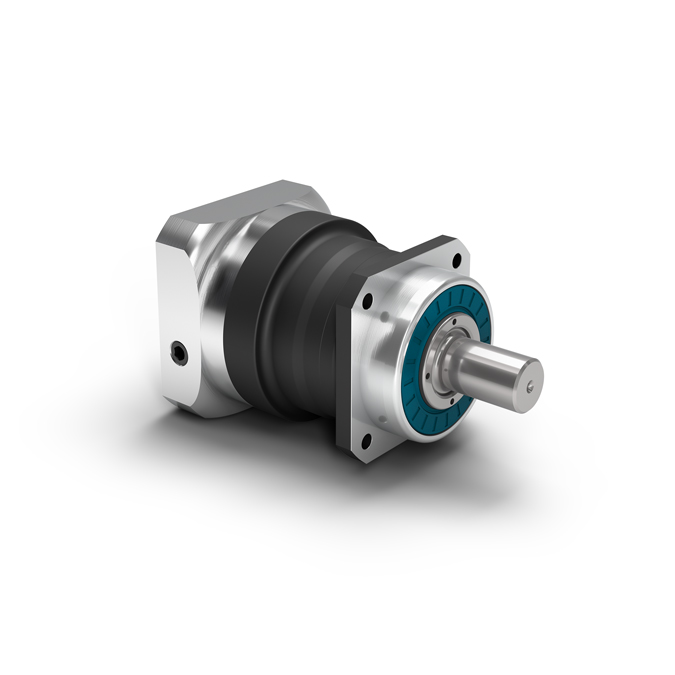

Neugart 带输出轴的行星减速机适用于各种各样的驱动解决方案。
输出轴有不同型式可选，
例如作为带滑键的传动轴以相互啮合的方式可靠传输动力。
滑键是一种通用型连接元件，可在众多驱动组件中找到，
在带输出轴的行星减速机与您的应用之间建立快速可靠的连接。
带光滑输出轴的行星减速机是以摩擦配合的方式连接至联轴器的理想元件。因此，
在反转运行时您也能获得极佳的扭矩传输。
也可经由多齿轴将带输出轴的行星减速机与您的驱动系统连接。利用这根符合 DIN 5480 标准的啮合型输出轴，
您可通过内齿以相互啮合的方式非常简便地安装其他驱动组件，如小齿轮。
行星减速机的驱动法兰可个性化适配电机。带输出轴的行星减速机与伺服电机组成的紧凑型单元提升了灵活性。
由于输出轴的转动惯量较小，带输出轴的行星减速机是面向诸多动态应用领域的理想解决方案。
由于带输出轴的行星减速机的广泛多样性，我们为您提供最大的自由度来选择适合具体应用的产品。
尽管行星减速机具有高紧凑性，但如果您需要更短小的带输出轴的行星减速机，
可在此找到带输出轴的转角型行星减速机。

最高负载时仍能保持绝佳刚性
完全密封
直型齿轮可实现极高的扭矩
可安装在任意位置
可个性化调节电机上的驱动法兰
经过终生润滑，因此免维护

			PLN070	PLN090	PLN115	PLN142	PLN190	等级
传动比			3, 4, 5, 7, 8, 10					1
			12, 15, 16, 20, 25, 32, 40, 64, 100					2
满载时效率	η	%	95 - 98
最低工作温度 / 最高工作温度	Tmin / Tmax	°C	-25 / 90
防护等级			IP65
标准回程间隙	jt	arcmin	<3 - <5	<3 - <5	<3 - <5	<3 - <5	<3 - <5
降低回程间隙	jt	arcmin	<2	<1	<1	<1	<1
抗扭刚度	cg	Nm /arcmin	4.5 - 6.0	8.6 - 11.5	19.5 - 26.5	45.0 - 61.0	123.0 - 165.0
减速机重量	mG	kg	1.9 - 2.4	3.3 - 4.2	6.9 - 9.5	16 - 20.5	30.5 - 45
运行噪音	Qg	dB(A)	60	62	65	70	74

			PLN070	PLN090	PLN115	PLN142	PLN190	等级
输出轴直径	D3	mm	16	22	32	40	55
输出端定位凸台直径	D5	mm	60	70	90	130	160
输出端法兰外方	Q1	mm	70	80	110	142	190
总长	L1	mm	137.5	159.5	201.0	276.0	310.5	1
			166.5	191.5	241.0	335.0	382.5	2
输出轴轴长	L3	mm	48	56	88	110	112
